Источник   бесперебойного   питания   (ИБП)   IP7   предназначен   для   питания   различных
электронных  устройств,
питание осуществляется за счет энергии внешнего 12В аккумулятора (АКБ) емкостью не
менее  7Ач,  возможна  работа  с  кислотными,  LiFePO4  и  Li-ion

модификации, ИБП может выдавать на выход переменное или постоянное напряжение. В
последнем   случае   к   выходу   ИБП   можно   подключать   только   устройства,   имеющие

импульсный источник питания.

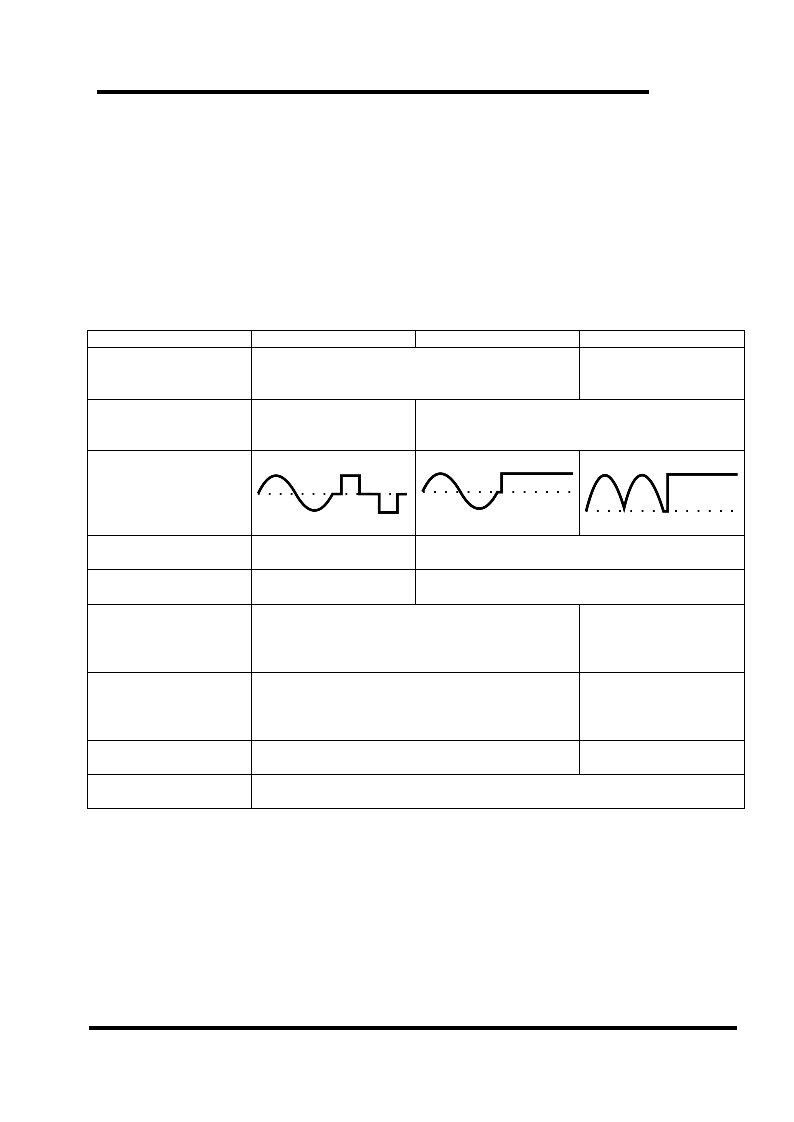

ИБП выпускается в трех модификациях: IP7-AC, IP7-ACDC и IP7-DC, отличие между ними

IP7-DC
Выпрямленное сетевое

Выходное напряжение
при работе от сети

пульсирующее)
260-340В

Переменное
прямоугольной формы

Выходное напряжение
при работе от АКБ

Постоянное
(зависит от нагрузки и заряда АКБ)

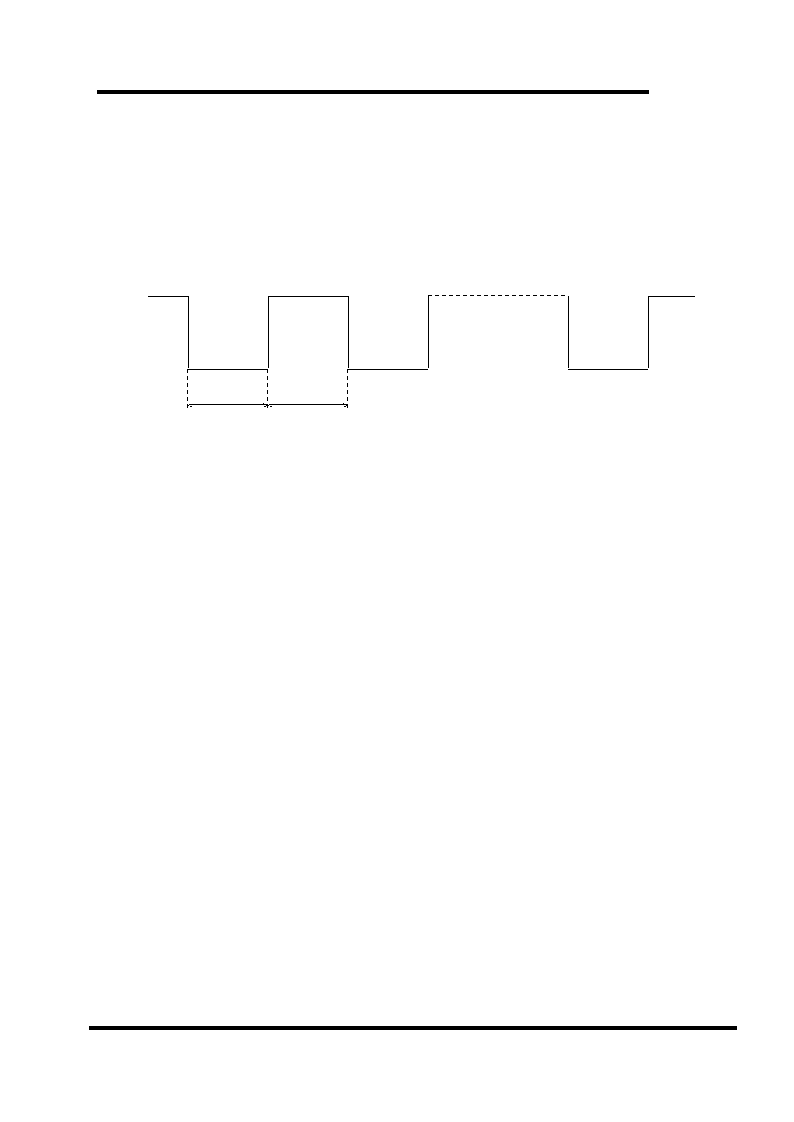

Форма выходного
напряжения (условное
изображение, левая
половина графика – от

сети, правая – от АКБ)
Максимальная

мощность нагрузки
КПД при полной
нагрузке

Макс. время
переключения сеть –

АКБ при полной
нагрузке

Макс. время
переключения АКБ –
сеть при полной

нагрузке
Гальваническая связь

выхода с АКБ
Гальваническая связь
АКБ с сетью

Не допускается подключать к выходу IP7-DC и IP7-ACDC нагрузку, имеющую на входе
силовой трансформатор 50Гц, а также лампы накаливания, рассчитанные на напряжение
220В

Не  допускается  подключать  к  выходу  IP7-AC  чисто  емкостную  нагрузку  с  емкостью
>1,5мкФ

Для любых модификаций IP7 возможна
PFC (коррекцией коэффициента мощности)

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

При   работе   от   сети   ИБП   заряжает
ABSORPTION -
ресурс батареи.
от типа и емкости АКБ, которая задается при помощи переключателей на передней панели.

- REST, что гарантирует наиболее полную зарядку и максимальный
Параметры зарядки выбираются устройством автоматически в зависимости

При этом большинство параметров может быть изменено пользователем.
При  подключении  внешнего  термодатчика  TS-AN1,  закрепленного  на  корпусе  АКБ,

для
кислотных аккумуляторов автоматически включается функция температурной компенсации
напряжения   заряда.   Это   позволяет   значительно   увеличить   срок   службы   батареи.
Параметры  температурной  компенсации  могут  быть  изменены  пользователем.  Для  всех

видов  Li-ion  АКБ  включается  функция контроля  диапазона  температур,  допустимого  для
зарядки. Термодатчик приобретается отдельно.

Максимальный  ток  зарядки
зарядного устройства, индикация стадии зарядки, срабатывания защиты и отключения АКБ.

Имеется возможность локально, удаленно или по расписанию запускать тест АКБ с целью
диагностировать состояние батареи и своевременно принять решение о необходимости ее

замены.
При пропадании сети происходит автоматический переход на питание от АКБ.

работы  от  батареи  производится контроль  напряжения  на  ее  клеммах,
определенного напряжения
переходит  в  режим  микромощного  потребления.  При  последующем  появлении  сетевого

при  разряде  до
(зависит от типа АКБ) происходит отключение нагрузки и ИБП

напряжения
При  наличии  напряжения  в  сети  допускается  «горячая»  замена  АКБ  без  выключения

нагрузки, а также обеспечивается «холодный» старт от АКБ при отсутствии напряжения в
сети.

При  работе  от  батареи  имеется  защита  ИБП  от  перегрузки  и  короткого  замыкания  по
выходу, срабатывание защиты индицируется светодиодом. При возникновении перегрузки
ИБП отключится через время 1..8с в зависимости от степени перегрузки. ИБП IP7 способен
кратковременно  (не  более  1с)  выдать  мощность
обеспечения   необходимого   стартового   тока   зарядки   входных   емкостей   импульсных
источников питания нагрузки.

ИБП  имеет  принудительное  охлаждение  при  помощи  встроенного  вентилятора,  скорость
вращения которого зависит от температуры компонентов схемы. Имеется тепловая защита

на случай выхода вентилятора из строя или его недостаточной производительности.
ИБП  имеет  кнопку  и  светодиодную  индикацию  включения  нагрузки,  а  также  индикацию

работы от АКБ.
Имеется разъем расширения EXT для подключения внешнего совместимого оборудования,

например, устройств мониторинга серий PING2 и PING3. При совместном использовании с
этим оборудованием появляются следующие возможности:

Дистанционное включение и выключение питания нагрузки, в том числе и перезагрузка
подключенного оборудования при пропадании пинга на заданные IP адреса

Дистанционный контроль наличия напряжения в сети 220В, что позволяет своевременно
зафиксировать факт перехода ИБП на резервное питание

Дистанционное измерение напряжения на клеммах АКБ, что позволяет контролировать
степень ее зарядки и прогнозировать оставшееся время автономной работы

Разъем EXT также обеспечивает питание подключенного совместимого оборудования.
Имеется разъем PGM для подключения ИБП к последовательному порту компьютера при

помощи  специального  шнура  PGM-RS232  (поставляется  отдельно).  Это  позволяет  при
помощи любой терминальной программы контролировать состояние устройства, изменять

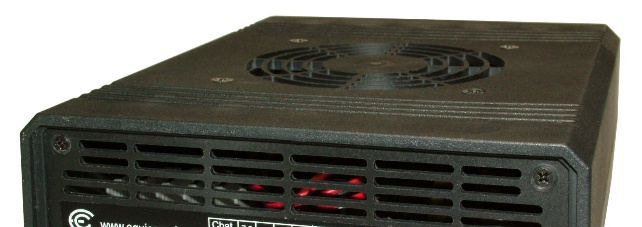

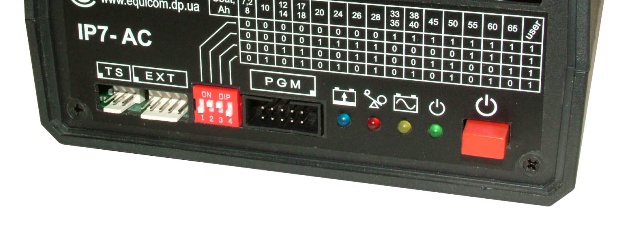

Расположение  элементов  на  передней  и  задней  панели  ИБП  показано  на  рис.
Внешний вид устройства может отличаться от приведенных изображений.

На  передней  панели  находятся:  кнопка  включения  нагрузки,  светодиодные  индикаторы
зарядки  АКБ  (синий),  перегрузки  или  неудовлетворительного  состояния  АКБ  (красный),
работы от АКБ (желтый) и включения нагрузки (зеленый), переключатели выбора емкости

АКБ,  разъем  TS  для  подключения  внешнего  термодатчика,  разъем  расширения  EXT
разъем  программирования  PGM

и
(расположение  1-го  контакта  разъемов  обозначено  на

корпусе устройства).
На  задней  панели  имеется  входной  разъем  IEC

60320  C14  для  подключения  сетевого
шнура,  две  выходные  розетки
выходными   розетками   расположена   табличка   с   указанием   максимальной   выходной
мощности и

кнопка
включения

внешнего
термодатчика

  зарядки
     АКБ

перегрузки и    работы
 состояния АКБ

включения
 от АКБ

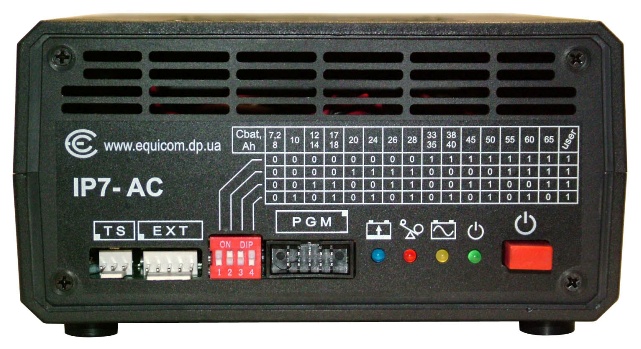

Рис. 1
Передняя панель

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

клеммники для
                            подключения АКБ

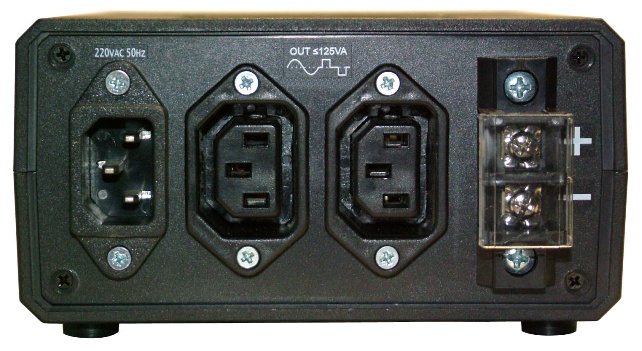

Рис. 2
Задняя панель

В  следующих  таблицах
работы устройства:

Зарядка, стадия BULK
Зарядка, стадия ABSORPTION
Зарядка, стадия FLOAT
Зарядка, стадия FLOAT,

Короткие одиночные вспышки, период 1с
Короткие двойные вспышки, период 1,25с
Светится непрерывно

наступившая по таймауту
Зарядка, стадия FLOAT в режиме
OVERCOLD (для всех видов

Li-ion АКБ)
Зарядка малым током в режиме

OVERCOLD (для всех видов
Li-ion АКБ)
Пауза зарядки в режиме

OVERHEAT (для всех типов
Li-ion АКБ)

Зарядка, стадия REST
Батарея отключена
К/З выхода зарядного устройства
Норма
Критически разряжена (на грани
отключения)

Светится, при этом гаснет на 0,5с каждые 3с
Медленно мигает, период 2,5с
Быстро мигает, частота 20Гц
Выключен

Светится непрерывно
Мигает 4 раза с периодом 1,5с, после чего следует

Обычная работа
Запущен тест АКБ

Выключен
Постоянно мигает с периодом 1с, скважность 2
Вспыхивает несколько раз с периодом 0,3с, скважность 2, после

чего гаснет. Количество вспышек зависит от причины завершения
теста, см. раздел 6.2

АКБ в норме, либо тест АКБ не
производился

Состояние АКБ не
удовлетворительное по

результату последнего теста
Норма
Перегрузка выхода

Выключен
Светится непрерывно
Быстро мигает (частота 20Гц) в течение 3с, после чего

следует попытка снова включить выходное напряжение
Мигает 3с с частотой ≈7Гц, после чего следует полное
выключение ИБП

Зеленый светодиод «Включение нагрузки»
Светится непрерывно
Выключен

Включена
Выключена

ИБП   подключается   к   сети   при   помощи   стандартного   шнура   «сеть-компьютер»   с
заземляющим контактом.

Для подключения нагрузки к выходу ИБП используйте шнур «UPS-компьютер» (рис. 3) или
переходник  «UPS-розетка»  (рис.  4),  к которому  оборудование  должно  подключаться  при

помощи штепсельной вилки с заземляющим контактом.
Все шнуры и переходники

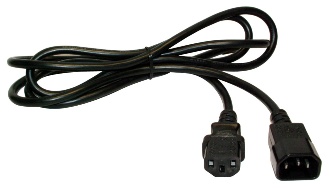

Рис. 3
 Сетевой шнур «UPS-компьютер»

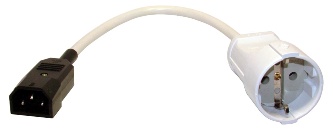

Рис. 4
Переходник «UPS-розетка»

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

Выходные розетки на задней панели ИБП соединены параллельно, но в противоположной
полярности.  Поскольку  устройства  IP7-DC  и  IP7-ACDC  выдают  на  выход  постоянное
напряжение,    необходимо    учитывать,    что    для    некоторых    моделей    подключаемого
оборудования    имеет    значение    полярность    входного    напряжения.    Поэтому,    если
оборудование  не  включается,  попробуйте  изменить  полярность  подключения  сетевого
шнура  на  выходе  путем  переключения  в  другую  выходную  розетку  (либо  переверните
штепсельную вилку, если она подключена к переходнику «UPS-розетка»).

Внимание!
полярность,
полярности ИБП выходит из строя.

Аккумулятор необходимо подключать к ИБП проводами минимально возможной длины.
мощности нагрузки до 80Вт сечение проводов должно быть не менее 2,5 мм2, при большей
мощности не менее 4 мм2.
разной  емкости  имеют  разную  конструкцию  клемм.  При  покупке  ИБП  можно  заказать
провода под конкретный тип аккумулятора, пример – рис. 5. Рекомендуется использовать

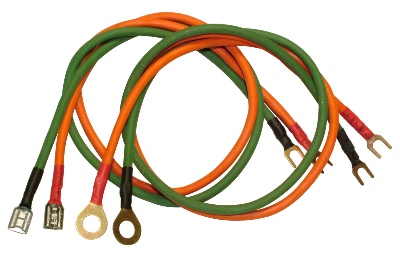

Рис. 5
Провода для подключения АКБ

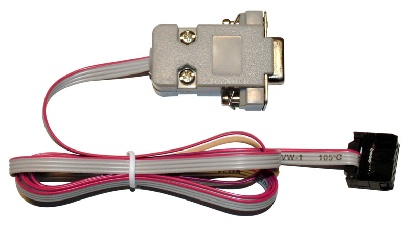

ИБП подключается к последовательному порту компьютера при помощи шнура
(рис. 6), который включается в разъем PGM (шнур поставляется отдельно). Используйте для
этого  только  специальный  шнур,  который  содержит  преобразователь  уровней  сигналов

TTL <–> RS-232. Настройки порта RS232 описаны в разделе 9.
Назначение контактов разъема PGM приведено в следующей таблице:

1
2
3
4
5
6
7
8

MOSI*
MISO*

SCK*
RX (TTL уровень)
TX (TTL уровень)

+5В
-RESET*

9
10

Рис. 6
PGM-RS232

При подключении ИБП к сети начинается зарядка АКБ независимо от положения кнопки
включения нагрузки.

При нажатии кнопки включается выходное напряжение ИБП, причем это возможно как
сети  без  АКБ,  так  и  от  АКБ  при  отсутствии  напряжения  в  сети
Включение  выходного  напряжения  индицируется  зеленым  светодиодом.  Для  запуска  от
батареи необходимо, чтобы напряжение на ее клеммах было не менее, чем на 0,5В выше

от
(«холодный»  старт).

напряжения отключения
минимальное  напряжение  включения  всегда  12,3В.  При  отсутствии  напряжения  в  сети
батарею необходимо подключать при отжатой кнопке включения нагрузки, включать кнопку

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

можно только после надежного присоединения проводов к клеммникам ИБП и к клеммам
АКБ.

При наличии напряжения в сети разрешается заменять АКБ, не отключая кнопку («горячая»
замена). Состояние отключения АКБ индицируется медленным миганием синего светодиода

«зарядка» (с периодом 2,5с).
ИБП имеет защиту встроенного зарядного устройства от короткого замыкания на выходе,

либо от подключения неисправной батареи.
быстро  мигает  (с  частотой  20Гц).

При срабатывании защиты синий светодиод
Нормальная  работа  ИБП  автоматически  возобновится

после устранения причины срабатывания защиты.
При   исчезновении   напряжения   в   сети,   либо   при   его   понижении   ниже   порога

170В
(настраиваемый  параметр),  происходит  переключение  на  питание  нагрузки  от  АКБ.  Для
обратного переключения имеется гистерезис 6В. При этом зарядка АКБ при отключенной

нагрузке может работать и при меньшем напряжении в сети.
При  работе  от  батареи  постоянно  контролируется  напряжение  на  ее

напряжения  на  проводах  не   учитывается).  Имеется  индикация  критического  разряда
батареи: при понижении напряжения на ее клеммах до значения Uoff + 0,5В (для LiFePO4

АКБ  не  менее  12В)
разряде АКБ до напряжения

периодом 1,5с, после чего происходит отключение нагрузки и совместимого оборудования,
подключенного  к  разъему  EXT.
устройство не реагирует. Потребляемый от АКБ ток после отключения не превышает 0,1 мА.

При последующем появлении сетевого напряжения автоматически возобновляется питание
нагрузки и

ИБП имеет защиту от перегрузки по выходу при работе от АКБ и светодиодную индикацию
перегрузки. При возникновении перегрузки ИБП отключится через время 1..8с в зависимости

от    степени    перегрузки,    непосредственно    перед    отключением    красный    светодиод
«перегрузка»  мигнет  10  раз  с  частотой  4Гц.  Для  повторного  включения  нагрузки  после
срабатывания защиты необходимо отключить кнопку, устранить причину перегрузки и снова
включить  кнопку.  При  подаче  сетевого  напряжения  на  вход  ИБП  включение  нагрузки

произойдет автоматически.
При  работе  от  батареи

ИБП  имеет  защиту  от  короткого  замыкания  или  критической
перегрузки  по  выходу,  в  этом  случае
индицируется быстрым миганием светодиода «перегрузка» в течение 3с (с частотой 20Гц).

Затем   после   небольшой   задержки   производится   попытка   снова   включить   выходное
напряжение.  Если  причина  замыкания

Замечание1
Если при работе от АКБ с нагрузкой большой мощности требуется отключить выходное напряжение

(например, для перезагрузки подключенного оборудования), то повторное включение рекомендуется
производить не менее, чем через 20с, иначе в момент

критической перегрузки.
Замечание2

Возможно  срабатывание  защиты  от  критической  перегрузки  при  «холодном»  старте  с  нагрузкой
большой  мощности,  если  используется  АКБ  с  высоким  внутренним  сопротивлением  (например,
вследствие сульфатации пластин кислотных АКБ) или с низким уровнем заряда.

Внимание! ИБП не имеет защиты от короткого замыкания на выходе при работе от сети,
оно приводит к  перегоранию плавких предохранителей внутри устройства.

Во всех режимах работы ИБП имеет принудительное охлаждение при помощи встроенного
вентилятора, скорость вращения которого зависит от температуры компонентов схемы. В
режиме работы от  АКБ имеется защита  от критического перегрева, которая сработает в
случае  выхода  вентилятора  из  строя  или  его  недостаточной  производительности.  При
срабатывании  тепловой  защиты  красный светодиод  «перегрузка»  мигает  в  течение  3с с

частотой около 7Гц, после чего происходит полное выключение устройства.
При эксплуатации ИБП необходимо обязательно соблюдать следующие правила:

Не закрывать вентиляционные отверстия в корпусе устройства. Обеспечить не менее
5см свободного пространства над вентилятором для нормального воздухообмена.

Не производить много раз подряд циклы выключения/включения нагрузки, поскольку при
старте   возможно   потребление   нагрузкой   большого   тока,   что   может   привести   к
чрезмерному нагреву компонентов схемы ИБП (в том числе и при работе от сети 220В).
Это относится и к дистанционному управлению питанием нагрузки при помощи сигнала

Ucontrol на
Максимальная мощность нагрузки нормируется для температуры окружающей среды не

более  30ºC.  При  повышении  температуры  до  45ºC  встроенный  вентилятор  может  не
справляться   с   охлаждением   устройства,   поэтому   необходимо   линейно   снижать

максимальную  мощность  нагрузки  до  2/3  максимального  значения.  При  температуре
выше 45ºC работоспособность устройства не гарантируется.

ИБП  рассчитан  на  длительную  непрерывную  работу  при  условии  соблюдения  правил
эксплуатации.

ИБП рассчитан на эксплуатацию со следующими типами АКБ:
1)
2)

Свинцово-кислотные любых конструкций (AGM, гелевые, наливные) напряжением 12В
LiFePO4   4S
максимальное напряжение заряда 3,65В на элемент или 14,6В на батарею)

Li-ion  3S  (номинальное  напряжение  3,6-3,7В  на  элемент  или  10,8-11,1В  на  батарею,
максимальное  напряжение  заряда  4,2В  на  элемент  или  12,6В  на  батарею)  –  сюда
относятся   LiCoO2,   LiMn2O4,   LiNiMnCoO2,   LiNiCoAlO2   АКБ.

устройствах аппаратной версии v5.
Если в тексте упоминаются «все виды Li-ion АКБ», то имеются в виду все АКБ типов (2) и (3).

Емкость АКБ должна быть не менее 7Ач. Все параметры зарядки по умолчанию
для большинства типов перечисленных АКБ, при этом имеется возможность их изменения

Прежде, чем подключить АКБ, необходимо правильно выбрать ее
требования может привести к повреждению АКБ или значительному сокращению срока ее

службы. Заводская настройка по умолчанию – кислотный тип АКБ.
Изменить тип АКБ можно двумя способами.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

Без входа в меню настроек. Для этого надо отключить ИБП от сети, выключить кнопку
включения  нагрузки.  Установить  перемычку  на  контакты  1-2  разъема  PGM  (на  рис.7
обведено красным).

Рис. 7
Установка перемычки для изменения типа АКБ

Установить переключатели для нужного типа АКБ:
все выкл – кислотный

любой из 3-4 вкл – LiFePO4
любой из 1-2 вкл – Li-ion (сработает только для аппаратной версии v5)

Включить ИБП в сеть. Если изменение типа АКБ прошло успешно, будет периодически
мигать красным светодиодом:

1 раз – кислотный
2 раза – LiFePO4

3 раза – Li-ion
При этом все настройки будут сброшены к заводским. Отключить ИБП от сети, снять

Алгоритм зарядки, уровни напряжений и токов зависят от выбранного типа АКБ (см. таблицу
в  разделе  «Настройка  параметров»).  В  общем  случае  используется
метод  зарядки.  Он  представляет    собой  комбинацию  трехступенчатого  метода  BULK  -

ABSORPTION - FLOAT и последующей стадии отдыха REST (рис. 8).
1 – основная стадия накопления заряда (BULK). Производится зарядка постоянным током

(зависит от типа и емкости АКБ, максимальное значение 3,5А) до тех пор, пока
напряжение  на  клеммах  АКБ  не  повысится  до  значения  U  charge  max  (изменяемый
параметр). Синий светодиод мигает короткими одиночными вспышками.

2  –  стадия  абсорбции  (ABSORPTION).  Напряжение  на  клеммах  АКБ  поддерживается  на
постоянном уровне U charge max до тех пор, пока зарядный ток не понизится до значения

светодиод мигает двойными вспышками. По окончании этой стадии батарею можно считать
полностью заряженной.

батареи, либо подключенная параллельно ее клеммам дополнительная нагрузка. Поэтому,
чтобы избежать длительного

время   Max.   absorption   time   (изменяемый   параметр),   по   истечении   которого   стадия
ABSORPTION будет завершена по таймауту, даже если ток не достаточно понизился.

Внимание!  Для  правильной  работы  алгоритма  зарядки  параллельно  клеммам  АКБ  не
должна быть подключена никакая нагрузка. Если требуется подключить сторонний датчик
напряжения, его сопротивление должно быть не меньше 5кОм.

Стадия 2
ABSORPTION

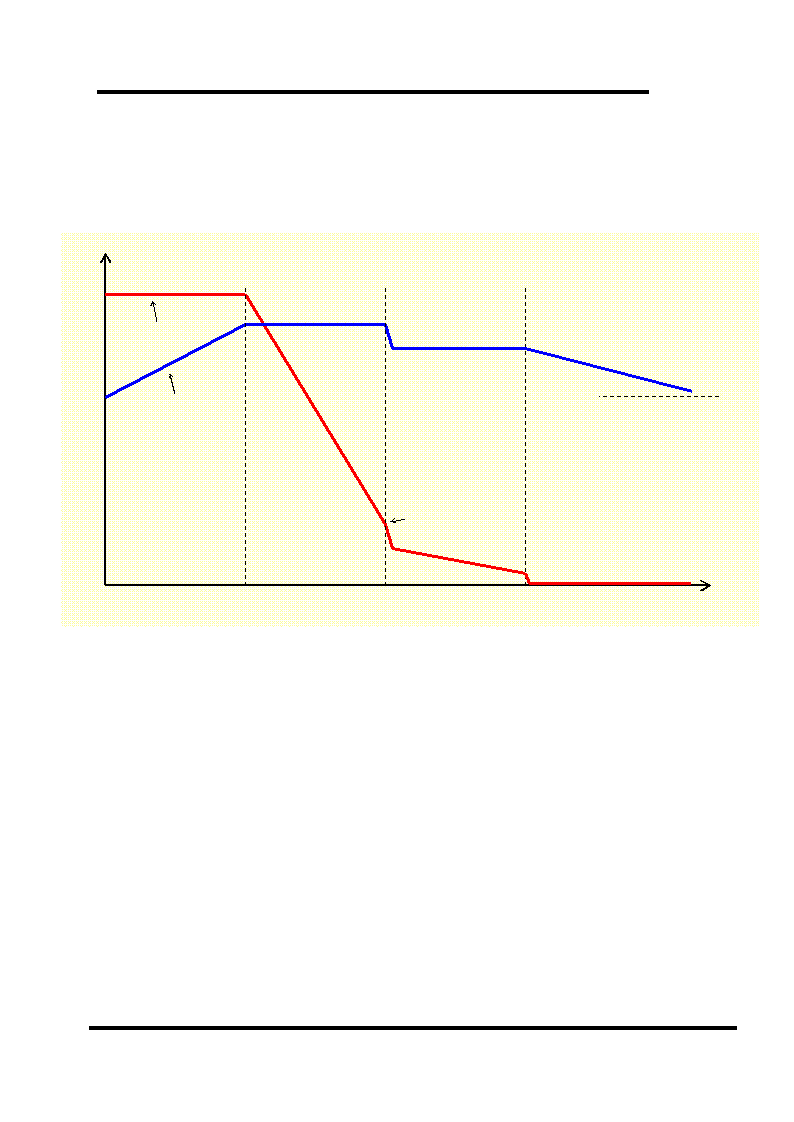

Рис. 8
четырехступенчатой зарядки АКБ

3  –  стадия  буферного  заряда  (FLOAT).  Напряжение  на  клеммах  АКБ  понижается  до
значения  U  charge  float  (изменяемый  параметр)  и  остается  таким  в  течение  времени

зарядный ток естественным образом снижается практически до нуля, и зарядное устройство
работает   в   режиме   компенсации  тока  саморазряда   АКБ.   Синий   светодиод  светится
непрерывно.

кратковременно мерцает каждые 2,5с.
4 – стадия отдыха (REST). Зарядка АКБ прекращается на время Max. rest time (изменяемый

параметр,  по  умолчанию  20
каждые 3с. Если истекло время Max. rest time, либо напряжение на клеммах АКБ понизилось
до уровня U rest end (изменяемый параметр), цикл зарядки запускается с самого начала.

Имеется возможность отключить стадию REST в настройках ИБП. В этом случае зарядка
становится трехступенчатой, и после наступления стадии FLOAT она

бесконечно долго.
Кроме того, имеется возможность принудительно включить двухступенчатый метод зарядки

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

U  charge  float.
U charge float. Момент включения индикации стадии FLOAT (непрерывное свечение синего

В начале каждого цикла зарядки ИБП пытается определить текущий
если  он  достаточно  высокий,  сразу  запускается  стадия  зарядки  FLOAT.  В  дальнейшем
уровень заряда уточняется, и в определенных случаях возможен переход к стадии BULK.

Замечание 1
Практически во всех  типах  Li-ion АКБ имеется плата BMS (Battery Management System), которая
защищает  элементы  батареи  от  перезаряда,  тем  самым  активно  влияя  на  процесс  зарядки.  В

алгоритме зарядки IP7 учтены особенности работы известных типов BMS, в связи с чем в некоторых
случаях зарядка может начинаться со стадии  FLOAT с последующим переходом к стадии BULK.
Также, в некоторых случаях может отсутствовать стадия ABSORPTION (будет происходить прямой

переход BULK –> FLOAT).
Замечание 2

Долго хранившийся  без подзарядки кислотный
брать заряд», т.е. напряжение на его клеммах быстро вырастает до максимального значения при
малом  зарядном  токе.  Затем  ток  зарядки  постепенно  растет,  а  напряжение  уменьшается  до

некоторого  значения,  и  только  после  этого  процесс  зарядки  продолжается  в  обычном  режиме.
Следовательно, при подключении такого
ABSORPTION –> BULK –> ABSORPTION –> FLOAT или  BULK –> ABSORPTION –> FLOAT –> BULK –>

ABSORPTION –> FLOAT, что является нормальным явлением.
Замечание 3

Если  наблюдаются  постоянные  беспорядочные  переходы  между  стадиями  зарядки,  это  может
говорить о выходе АКБ из строя (значительная сульфатация пластин кислотной АКБ, увеличение
внутреннего  сопротивления,  потеря  емкости).  Либо  это  может  быть  следствием  работы  BMS  по

Для  всех  видов  Li-ion  АКБ  согласно  спецификациям  производителей
требуется.

стадия  FLOAT  не
Но с другой стороны, она не наносит вреда батарее при правильном выборе

напряжения  U  charge  float.  Поэтому,  с  учетом  особенностей  работы  BMS,  в  алгоритме
зарядки всех

Прежде,  чем  подключить  аккумулятор,  необходимо  выбрать  его  емкость  при  помощи
переключателей  на  передней  панели  ИБП.  Всего  имеется  16  возможных  комбинаций,
которым соответствуют номера АКБ #0
заранее предопределенные емкости АКБ от 7 до 65Ач (см. таблицу на передней панели
устройства,   рис.1).   АКБ   #15   отличается   от   остальных,   он   обозначен   как   «user»
(пользовательский), и все его параметры зарядки доступны для изменения пользователем.
По умолчанию они соответствуют емкости АКБ 80Ач.

Для всех емкостей АКБ по умолчанию используется трехступенчатый метод + стадия REST,
и в соответствии с выбранной емкостью ИБП автоматически устанавливает максимальный

ток зарядки и ток перехода ABSORPTION –> FLOAT.
В таблице положение переключателей обозначено: «0» – вниз, «1» – вверх.

Если   используется   батарея,   емкость  которой   не   обозначена   в   таблице,   выбирайте
ближайшее подходящее значение емкости (не принципиально, в какую сторону оно будет
отличаться).

Внимание!  Некорректная  установка  емкости  батареи  может  вывести  ее  из  строя  или
значительно сократить срок службы.

На   передней   панели   устройства   имеется   разъем   TS   для   подключения   внешнего
термодатчика TS-AN1 (поставляется отдельно). Назначение контактов разъема:

1
2
3

+5В
Вход
GND

Термодатчик должен быть закреплен на корпусе АКБ, например, при помощи двустороннего
скотча. При подключении термодатчика ИБП автоматически обнаруживает его и активирует

дополнительные функции в зависимости от установленного типа АКБ.
Если датчик не подключен, ИБП считает, что температура АКБ равна 25ºC.

Термодатчик работает в диапазоне температур -40..+60ºC. Если температура датчика ниже
-45ºC, ИБП считает, что термодатчик не подключен.

5.5.1
Все зарядные напряжения для кислотных АКБ нормируются производителями, как правило,

для температуры 25ºC. В реальных условиях эксплуатации температура АКБ отличается от
25ºC,  причем  она  может  повышаться  в  процессе  зарядки  вследствие  электрохимических
реакций, протекающих внутри батареи. В этом случае необходимо вводить температурную
компенсацию –
перезаряда  АКБ,  и  наоборот,  повышать  напряжение  при  снижении  температуры,  чтобы
обеспечить полный заряд. Без принятия данных мер срок службы АКБ будет значительно
ниже, чем заявлено производителем.

При подключении внешнего термодатчика включается функция температурной компенсации.
Рекомендуемые  значения  напряжения  компенсации  –  от  20мВ/ºC  при буферном  режиме

работы  АКБ  до  30мВ/ºC  при  циклическом  режиме.  Это  настраиваемый  параметр,  по
умолчанию он равен 20мВ/ºC. Компенсация линейная, действует в диапазоне температур
-20..+50ºC,  за  его  пределами  напряжение  достигает  граничного  значения  и  больше  не

зависит от температуры.
Настоятельно рекомендуется использовать термодатчик, если ИБП с кислотной батареей

эксплуатируется в условиях, когда окружающая температура может значительно отличаться
от 25ºC.

5.5.2
Все  виды  Li-ion  АКБ  можно  заряжать  стандартным  способом  в  диапазоне  температур

0..+45ºC, при этом температурная компенсация не требуется. При подключении внешнего
термодатчика  включается  функция  контроля  диапазона  температур,  допустимого  для

зарядки (реализовано начиная с firmware v5.01).
Если температура АКБ становится выше +45ºC, активируется режим OVERHEAT. При этом

текущий режим зарядки приостанавливается (кроме режима REST), зарядный ток снижается
до  нуля.  После  охлаждения  АКБ  до  температуры  ниже  +45ºC

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

возобновляется.  Режим  OVERHEAT  индицируется  быстрым  плавным  миганием  синего
светодиода.

Если температура АКБ становится
всех режимов зарядки, кроме REST, максимальный зарядный ток понижается до значения

0,02C (кроме АКБ #15, для которой устанавливается ток [I absorption end]/2). Данный режим
индицируется одиночными вспышками синего светодиода с плавным затуханием. Если в

плавным миганием синего светодиода. При последующем повышении температуры выше
0ºC возобновляется обычная работа зарядного устройства.

Настоятельно рекомендуется использовать термодатчик, если ИБП с любой Li-ion батареей
эксплуатируется в условиях, когда окружающая температура может выходить за пределы
диапазона 0..+45ºC.

Данный  режим  предназначен  для  диагностики  состояния  АКБ.  Принцип  тестирования
следующий: в процессе нормальной работы от сети ИБП принудительно переключается на

питание подключенного к нему оборудования от АКБ на время Max. test time (изменяемый
параметр, по умолчанию 30с). Если в течение этого времени напряжение на клеммах АКБ

понизится   до   значения   U   test   end   (изменяемый   параметр,
тестирование

зависит   от   типа   АКБ),
состояние

неудовлетворительным.  В  противном  случае  состояние  АКБ  считается  нормальным  и
тестирование завершается по окончании времени Max. test time.

Безусловно, такой алгоритм анализа является очень упрощенным и не позволяет сделать
однозначный вывод о качестве батареи. Поэтому у пользователя всегда есть возможность в
процессе тестирования удаленно контролировать напряжение на клеммах АКБ при помощи
подключенного к ИБП устройства мониторинга. Зная мощность своей нагрузки и типичный

для  нее  характер  зависимости  напряжения  на  клеммах  АКБ  от  времени,  пользователь
может самостоятельно реализовать более сложные алгоритмы анализа.

·
·
·
·

ИБП подключен к сети
к ИБП подключена батарея, и текущая стадия ее зарядки не ниже ABSORPTION
для всех видов Li-ion АКБ: не активен режим OVERCOLD или OVERHEAT
выходное напряжение включено кнопкой включения нагрузки

В процессе работы теста на выходе Power Sensor на разъеме EXT постоянно присутствуют
импульсы  с  периодом  1с  и  скважностью  2  (при  наличии  внешнего  подтягивающего
резистора   с   выхода   Power   Sensor   на   линию   положительного   питания,   именно   так

происходит  при  подключении  к  разъему  EXT  устройства  мониторинга  PING2  или  PING3,
которое   позволяет   по   данному   признаку   удаленно   определить,   что   тест   запущен).

Синхронно с этими импульсами мигает желтый светодиод на передней панели устройства.
Тест может быть запущен несколькими способами.

6.1.1
Пункт 3 служебного меню запускает тест АКБ, при этом на экране отображается страница

6.1.2
Для запуска теста на вход Ucontrol необходимо подать последовательность отрицательных

Рис. 9
Последовательность импульсов на входе Ucontrol

Параметры импульсов:
Длительность импульса t1 = 100..200мс

Интервал между импульсами t2
Количество импульсов N = 7

Если выполняются все условия, необходимые для запуска теста, он будет запущен. Иначе
последовательность импульсов будет проигнорирована.

6.1.3
Если в настройках устройства включена опция Test at startup, то при работе от сети, если

через 15с после каждого включения нагрузки кнопкой выполняются все условия для запуска
теста, он будет запущен.

Если в настройках устройства включена опция Test after  rest stage, то каждый раз после
завершения стадии зарядки REST, вызванного окончанием времени Max. rest time, будет
запускаться   тест   АКБ.   Если   стадия   REST  была   завершена   по   причине   понижения
напряжения на клеммах АКБ до уровня U rest end, тест АКБ запущен не будет.

Если установить время Max. rest time равным нулю, то тест будет запускаться сразу после
окончания стадии FLOAT.

6.1.5
Каждый  раз  при  переходе  на  питание  от  АКБ  по  причине  пропадания  или  понижения

напряжения в сети производится так называемое фоновое тестирование АКБ. В течение
времени Max. test time после переключения на батарею контролируется напряжение на ее

клеммах  как  при  обычном  тесте  и  делается  вывод  о  состоянии  батареи.  Отличие  от
обычного теста в том, что фоновый тест не может быть прерван, поскольку нет напряжения
в сети, импульсы на выходе Power Sensor не формируются и желтый светодиод не мигает.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

Независимо   от   того,   как   был   запущен   тест,   он   может   быть   завершен   одним   из
перечисленных в следующей таблице способов (кроме фонового теста). В зависимости от
причины  завершения  теста  ему  присваивается  соответствующий  статус,  который  можно
увидеть  на  странице  состояния  устройства. Кроме  этого,  сразу  после  завершения  теста
(кроме  фонового,  и  только  при  наличии  напряжения  в  сети)  на  выходе  Power  Sensor
формируется  пакет  положительных  импульсов,
интервал между импульсами 150мс. Количество импульсов в пакете определяется статусом

теста.   Таким   образом,   есть   возможность   получить   информацию   о   результате   теста
удаленно при помощи устройства мониторинга, подключенного к разъему EXT. Синхронно с
этими импульсами мигает желтый светодиод на передней панели устройства.

Закончилось время Max. test time
Напряжение на клеммах АКБ понизилось до U test end

3
4

failed
aborted

Тест отменен локально путем нажатия клавиши SPACE, находясь на
странице состояния устройства
Тест отменен дистанционно при помощи последовательности

импульсов, поданной на вход Ucontrol. Параметры импульсов
аналогичны тем, которые используются для запуска теста (см. раздел

6.1.2) за исключением того, что количество импульсов N=5.
Выходное напряжение выключено кнопкой
Выходное напряжение выключено подачей уровня логического нуля на

aborted
aborted

5
5

вход Ucontrol
Во время теста пропало напряжение в сети или понизилось ниже

порога перехода на АКБ
Сработала защита от перегрузки
Сработала тепловая защита
Во время фонового теста появилось напряжение в сети

overload
overheat

6
7

Если  статус  теста  failed  (неудовлетворительное  состояние  АКБ),  то  в  дальнейшем  при
работе от сети красный светодиод «Перегрузка» будет непрерывно светиться.

Статус  теста  аннулируется  при  «горячей»  замене  батареи  (после  обнаружения  факта
отключения АКБ).

Разъем расширения EXT предназначен для подключения к ИБП различного совместимого
оборудования, например, устройств мониторинга серий PING2 и PING3. Для подключения
используйте  только  специальный  шнур  PING-EXT  (поставляется  отдельно).  Назначение
контактов разъема EXT

Описание
Напряжение для питания подключаемого дополнительного оборудования
+9..18В не стабилизированное, максимальный ток 200мА. При работе от

сети присутствует всегда, независимо от положения кнопки включения
нагрузки. При работе от аккумулятора присутствует только при нажатой

кнопке. При разряде аккумулятора до напряжения Uoff отключается вместе
с нагрузкой ИБП.

Выход  типа  «открытый  коллектор»  для
сети 220В. При наличии напряжения замкнут на землю, при его отсутствии

находится в высокоомном состоянии.
Во  время  теста  АКБ  на  выходе  присутствуют  импульсы  с  периодом  1с  и

скважностью 2 (при наличии внешнего подтягивающего резистора на линию
положительного питания).

После завершения теста АКБ на выходе формируется пакет импульсов, см.
раздел 6.2

Общий провод
Вход управления питанием нагрузки, совместим с выходами TTL и LVTTL

уровней.  При  подаче  уровня  логического  0  (или  замыкании  на  землю)
нагрузка   выключена,   при   подаче   логической   1   включена.   Вход   имеет

подтягивающий    резистор,    подключенный    к    внутреннему    источнику
напряжения  +3,3В,  поэтому  при  неподключенном  входе  напряжение  на

нагрузке включено.
См. Замечание1 на стр. 10

потребляемой мощностью.
Вход также предназначен для запуска и остановки теста АКБ подачей

последовательности импульсов, см. разделы
Аналоговый выход, предназначенный для измерения напряжения на

клеммах аккумулятора. Внутри IP7 находится делитель напряжения
аккумулятора, откалиброванный таким образом, что при напряжении на

Подключенное  оборудование  получает  питание  от  ИБП  через  контакт  1  разъема  EXT,
поэтому дополнительная подача питания не требуется.

Неизбежна некоторая ошибка при измерении напряжения на АКБ при помощи контакта 5 разъема
EXT,  обусловленная  двумя  факторами:  1)  падение  напряжения  на  проводах  АКБ;
напряжения на общем проводе шнура PING-EXT, возникающее из-за того, что ток, потребляемый

Внимание!
Любые  подключения  к  разъему  EXT  разрешается  производить  только  при  отключенной

кнопке   включения   нагрузки   и   отключенном   от   сети   устройстве.   Если   какое-либо
оборудование   (например,   устройство

PING3)   будет   подключено   к   разъему   ЕХТ   и
одновременно какие-то внешние линии от

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

коммутатору – обязательно подключайте
с заземляющим контактом.

При подключении к разъему EXT устройства
управления   питанием   нагрузки,   запуска   и   остановки   теста   АКБ,
напряжения  в  сети  220В  и  измерения  напряжения  на  клеммах  АКБ.  Более  подробную
информацию  можно  получить  из  документации  к  аппаратной  части  и  встроенному  ПО

7.2.1
Управление  питанием  нагрузки  производится  при  помощи  канала  управления  питанием

PWR2 устройства PING3(-knock). Необходимо установить для этого канала положительную
полярность  выходного  напряжения.  Доступны  все  режимы  работы  канала  PWR2,  в  том

числе и перезагрузка подключенного оборудования при пропадании пинга на заданные IP
адреса (режим Ping mode).

См. Замечание1 на стр. 10
мощностью.

7.2.2
Для  запуска  и  остановки  теста  АКБ  на  выходе  канала  управления  питанием  PWR2

устройства   PING3(-knock)   необходимо   сформировать   последовательности   импульсов,
параметры которых описаны в разделах 6.1.2 и 6.2. Устройство PING3(-knock) не может это
сделать    автономно,    поэтому    необходимо    командами    с    удаленного    компьютера

последовательно переводить канал PWR2 в режимы always ON и always OFF
на выходе нужной последовательности импульсов. Примеры скриптов для Windows и Linux,
выполняющих данное действие при помощи команд протокола SNMP, можно найти на сайте

www.equicom.ua
Для   канала   PWR2   необходимо   установить

положительную   полярность   выходного
напряжения, начальное состояние – режим always ON.

7.2.3
Вход Power Sensor устройства PING3(-knock) отображает факт наличия напряжения в сети

7.2.4
Измерение напряжения на клеммах АКБ производится при помощи аналогового входа AN3

устройства PING3(-knock) (цифровая линия DG5, совмещенная с этим входом, обязательно
должна быть запрограммирована на ввод). Для получения значения напряжения в вольтах в

настройках входа AN3 необходимо задать такие коэффициенты:
Offset = 0

Multiplier = 17
Averaging = 20 (или

Для получения максимальной точности измерения необходимо произвести калибровку конкретного
экземпляра ИБП совместно с конкретным экземпляром устройства

Установите для аналогового входа AN3 следующие параметры:
O (offset) = 0

M (multiplier) = 1023
Averaging = 100

Отключите ИБП от сети, подключите к нему заряженный аккумулятор и включите кнопкой выходное
напряжение (нагрузка не должна быть подключена к выходу ИБП). Измерьте напряжение на клеммах
аккумулятора цифровым вольтметром, пусть оно равно U0. Через интерфейс PING3(-knock) получите
результат измерения, соответствующий данному напряжению, пусть он равен V0. Тогда уточненный
множитель M можно вычислить по формуле:

Подставьте полученный множитель в функцию  пересчета для входа AN3, смещение O оставьте
равным 0. На этом калибровка закончена.

При  подключении  к  разъему  EXT  устройства  PING2(-knock)
функция
PING2.1(-knock) кроме того еще и функция
подробную информацию можно получить из документации к устройствам PING2(-knock).

становится  доступна  только
контроля  наличия  напряжения  в  сети  220В,  а  при  подключении  устройства

7.3.1
При  использовании  с  устройствами  PING2(-knock)  и  PING2.1(-knock)  выход  Power sensor

7.3.2
Обратите внимание на следующие особенности:

Функция  измерения  напряжения  на  клеммах  АКБ  не  будет  работать  с  обычными
устройствами PING2(-knock), у которых вход АЦП не подключен к контакту 5 разъема

EXT.  Эта  доработка  реализована  в  модификации  PING2.1(-knock),  соответствующая
маркировка присутствует только на наклейке с серийным номером на нижней стороне

корпуса.
При  подключении  к  ИБП  IP7  стандартный  вход  "АЦП"  PING2.1(-knock)  использовать

нельзя.
На PING2.1(-knock) контакт JP5 необходимо оставить свободным.

Напряжение  с  выхода  Uak  ИБП  подается  на  вход  АЦП  устройства  PING2.1(-knock).  Для
получения значения напряжения на клеммах
напряжение АЦП 5В и в файле конфигурации программы PingStat в секции <Temperature>

задать такие коэффициенты:
B

0
0,1023

K =
Понятно,  что  название  секции  <Temperature>  в данном  случае  –  требование синтаксиса

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

Для получения максимальной точности измерения необходимо произвести калибровку конкретного
экземпляра  ИБП совместно  с  конкретным  экземпляром  устройства  PING2.1  по  описанной  ниже

методике.
Отключите ИБП от сети, подключите к нему заряженный аккумулятор и включите кнопкой выходное

напряжение (нагрузка не должна быть подключена к выходу ИБП). Измерьте напряжение на клеммах
аккумулятора цифровым вольтметром и вычислите уточненное значение коэффициента K:

где  Kтекущий
напряжение  на  аккумуляторе,  измеренное  вольтметром,

–  фактическое
–  напряжение,  вычисленное

Uрасчетное
программой PingStat при текущем значении коэффициента K.

Время  автономной  работы  ИБП  зависит  от  емкости  аккумулятора,  уровня  его  заряда  и
потребляемой нагрузкой мощности. Зная эти параметры, приблизительное время работы

для полностью заряженного аккумулятора можно вычислить так:
1.

Находим мощность, потребляемую от аккумулятора. Для этого делим мощность нагрузки
на КПД ИБП, равный 0,86

Находим  силу  тока,  потребляемого  от  аккумулятора.  Для  этого  потребляемую  от
аккумулятора мощность делим на 12В.

Делим найденную силу тока в А на емкость аккумулятора в Ач, результат понимаем в
единицах C (C – емкость аккумулятора).

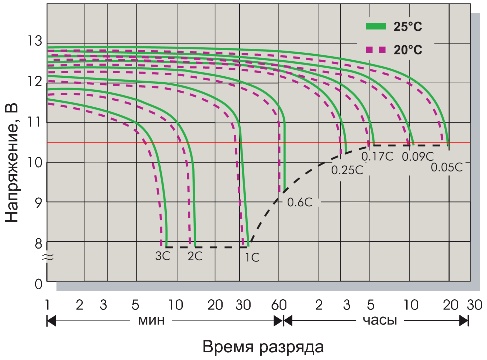

Рис. 10
Разрядные характеристики кислотной

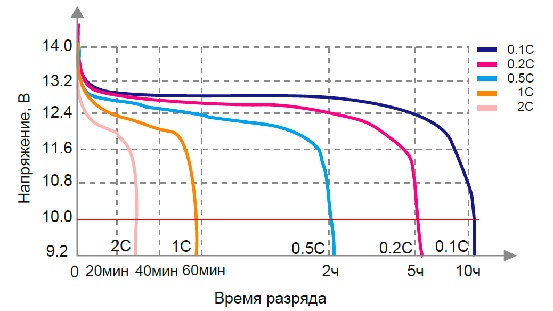

Рис. 11
Разрядные характеристики LiFePO4 АКБ

На графике разрядных характеристик аккумулятора находим кривую, соответствующую
полученному отношению (в качестве примера на

рис. 10 приведены типовые разрядные
– LiFePO4 АКБ). Ищем точку пересечения этой

характеристики кислотных АКБ, на рис. 11
кривой с горизонтальной линией, соответствующей напряжению отключения ИБП Uoff

(по умолчанию для кислотных АКБ 10,5В, для LiFePO4 АКБ 10,0В, на графиках показаны
красным цветом). Проводим из этой точки вертикаль к оси времени и получаем время

Пример
Пусть емкость АКБ 45Ач, мощность нагрузки  120Вт,  устройство IP7-DC. Потребляемая от АКБ
мощность 120/0,9=133,3Вт; потребляемый от АКБ ток 133,3/12=11,1А. Делим силу тока на емкость
АКБ: 11,1/45≈0,25C. На графике определяем положение кривой для тока 0,25C и видим, что время

Разрядные характеристики приведены для температуры окружающей среды 25ºC. При
понижении   температуры   емкость   аккумулятора   падает.   Например,   для   кислотных

аккумуляторов при температуре -10ºC емкость падает до 50..70% от номинальной.
Емкость  аккумулятора  снижается  вследствие  естественного  старения.  На  скорость

снижения   емкости   влияет   множество   факторов:   качество   аккумулятора,   условия
хранения    и    эксплуатации    (рабочая    температура,    режим    заряда),    количество

проведенных циклов заряд/разряд и т.д.
Значение КПД ИБП приведено для полностью заряженного аккумулятора, оно снижается

по мере разрядки АКБ.
Потребляемая  нагрузкой  мощность  не  постоянна  и  зависит  от  режима  ее  работы.

Например, для Ethernet коммутаторов потребляемая мощность зависит от количества
задействованных портов и интенсивности обмена трафиком между ними. В технических
характеристиках    производитель    обычно    указывает    максимальную    потребляемую
мощность.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

Учитывая это, имеет смысл говорить только о приблизительной оценке времени автономной
работы ИБП.

Подключите ИБП к последовательному порту компьютера (см. подробности
работы со служебным меню может быть использована любая терминальная программа, в
которой  необходимо  указать  следующие  параметры  последовательного  порта:  скорость

потока –
битов – 1, управление потоком –
VT100, размер экрана не менее 80 столбцов х 24 строки, BackSpace

– 8, четность – нет, количество стоповых
Xon/Xoff (19200 8N1 Xon/Xoff).

код 0x7F, локальное эхо – выключено.
После включения устройства на экран будет выведено основное меню:

IP7-** v*  firmware v.*.**
Copyright (c) 2015-2024, EQUICOM Production Group
www.equicom.ua

Main menu
Select item:
1 - Status
2 - Setup
3 - Run battery test
4 - Upgrade firmware
:

Войдите  в  пункт  «Status»
устройства:

Mains: 225V, OK
Out:   off
Load:  ---

Uidle:  13.2V
Ustart: 12.9V
Uend:  12.6V

Bat:  Lead Acid #6, 26Ah
Mode: absorption 00:00:10
Ubat: 14.5V
Ibat: 1.38A

t external:  23'C
Utcomp:      40mV

t internal
Battery charger: 27'C
DC/DC converter: ---
DC/AC inverter:  ---

Данные на странице обновляются в режиме реального времени. Для возврата в основное
меню нажмите клавишу ESC.

Отображается следующая информация:
Столбец 1

напряжение в сети (отображается только при нажатой кнопке) и состояние сети.
Возможные варианты:

– сетевое напряжение отсутствует или ниже нормы, либо запущен тест АКБ
– состояние выхода. Возможные варианты:

выходное напряжение включено
выходное напряжение выключено

–
–  приблизительная  мощность  нагрузки  в  процентах  от  максимального  значения.

мощности <50% и >250% не отображаются.
тип  и  номер  АКБ,  выбранный  при  помощи  внешних  переключателей  (#0

соответствующая  ему  емкость  АКБ  (совпадает  с  таблицей  на  передней  панели
устройства). Емкость АКБ #15 обозначена как «user

при работе от сети.
– режим работы зарядного устройства. Возможные варианты:

данной стадии в часах, минутах и секундах
стадия зарядки FLOAT, рядом отображается время от начала данной стадии в

произошел по таймауту, рядом в скобках выводится надпись «timeout».
– стадия зарядки REST, рядом отображается время от начала данной стадии в

днях, часах, минутах и секундах
– режим тестирования АКБ, рядом отображается время теста в часах, минутах и

секундах
– холостой ход (батарея не подключена)

idle
SHORT
discharge

–
– разряд АКБ (напряжение в сети отсутствует, нагрузка питается от АКБ),

рядом отображается время от начала данной стадии в часах, минутах и
секундах

Ubat
Ibat

– напряжение на клеммах АКБ
– ток зарядки АКБ, отображается только при работе от сети

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

сети.
–    только    для    кислотных    АКБ:    напряжение    температурной    компенсации,

соответствующее  текущей  температуре  АКБ.  Если  внешний  термодатчик  не
подключен, всегда выводится значение 0mV. Отображается только при работе

от сети.
–  только  для  всех  видов  Li-ion  АКБ: состояние  температуры  АКБ. Отображается

OVERCOLD
OVERHEAT

времени появляется надпись «(pause)»
–   температура   внутренних   компонентов   схемы  ИБП   (отображаются   только

Battery
DC/DC

внешним сигналом
– преобразователь =310В

–> ~220В, имеется только в IP7-AC.
Отображается  только  при  работе  от  АКБ,  если  выходное

напряжение не отключено внешним сигналом.
– скорость вращения встроенного вентилятора в процентах от максимального значения

Fan
Uptime

Столбец 2
Если в данный момент запущен тест АКБ, выводится надпись Battery

ней информация относится к текущему тесту.
Если  в  данный  момент  тест  АКБ  не  запущен,  выводится  надпись  Last

Uidle
Ustart
Uend

– напряжение на клеммах АКБ
– напряжение на клеммах АКБ в момент окончания теста

Overall
Test

time
status

– общая продолжительность теста, отображается после его окончания
– статус теста. Возможные варианты:

launched
passed
failed

– тест завершен, состояние АКБ удовлетворительное
– тест завершен, состояние АКБ неудовлетворительное

aborted
overload

– в процессе теста сработала тепловая защита
– статус не определен

Войдите   в   пункт   «Setup»
параметров устройства:

Device
Select

settings
item:

-- Battery charger --
1 - U charge max: 14.4V
2 - U charge float: 13.7V

-- Battery test --
c - max. test time: 30s
d - U test end: 11.3V

3 - t compensation: 20 mV/'C
4 - bat#15 I charge max: 3.50A
5 - bat#15 I absorption end: 1.60A
6 - bat#15: U charge max <> U charge float
7 - max. absorption time: 120 min
8 - rest stage: ENABLED
9 - max. float time: 48 hours
a - max. rest time: 20 days

e - test at startup: DISABLED
f - test after rest stage: DISABLED

-- Common --
g - U off: 10.5V
h - U sense: 170V

ESC
:

Для входа в любой пункт настроек необходимо набрать на клавиатуре соответствующий
символ.

All parameters will be reset to defaults!
Select item:
1 - Lead Acid 12V (U charge 14.4V)
2 - LiFePO4 4S (U charge 3,65V*4=14,6V)
3 - Li-ion 3S (U charge 4,2V*3=12,6V)
ESC
:

После выбора типа АКБ все параметры будут сброшены к заводским значениям.
Пункт 6 меню работает в триггерном режиме, при каждом нажатии поочередно переключает

значения «=» и «<>». Аналогично работают пункты 8, e и f, которые переключают значения
ENABLED и DISABLED.

Внимание!  Не  изменяйте  параметры,  если  не  понимаете  их  смысла.  Необдуманное
изменение параметров может значительно сократить срок службы АКБ или вывести ее из

Назначение  изменяемых  параметров  и  диапазоны  допустимых  значений  приведены  в
следующей таблице:

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

Min.
значение

Max.
значение

Значение по умолчанию
Lead Acid

Максимальное напряжение
зарядки АКБ (напряжение
перехода из стадии BULK в
стадию ABSORPTION)
Напряжение зарядки АКБ на
стадии FLOAT
Напряжение температурной
компенсации (только для
кислотных АКБ)

Максимальный ток зарядки для
АКБ #15

bat#15
I charge max

3,5А
[bat#15 I

bat#15
I absorption end

Ток завершения стадии
ABSORPTION для АКБ #15

charge
max]*7/8

Принудительно назначает для
АКБ #15 максимальное

напряжение зарядки равным U
charge
включению 2-х ступенчатого
алгоритма зарядки)
Время, по истечении которого
стадия ABSORPTION будет
завершена, даже если ток

charge
U

зарядки не понизился до
значения I absorption end

Разрешение стадии зарядки
REST

Время, по истечении которого
стадия FLOAT будет завершена

(при условии, что разрешена
стадия REST)

Время, по истечении которого
стадия REST будет завершена

начнется новый цикл зарядки
При разрядке АКБ до этого

напряжения стадия REST будет
завершена и начнется новый

цикл зарядки
Максимальная

продолжительность теста АКБ
При разрядке АКБ до этого

напряжения тест АКБ будет
завершен
Разрешение автоматического
запуска теста АКБ через 15с
после каждого включения

выходного напряжения
кнопкой

Разрешение автоматического
запуска теста АКБ каждый раз

после завершения стадии
зарядки REST

При разрядке АКБ до этого
напряжения произойдет

отключение ИБП
При понижении напряжения в

сети до этого значения
произойдет переход на питание
от АКБ

Войдите в пункт «Run battery test»
запуска  теста  АКБ,  он  будет  запущен,  и  на  экране  отобразится  страница  состояния

устройства.  Находясь  на  этой  странице,  можно  прервать  выполнение  теста  нажатием
клавиши SPACE (пробел).

·
·

ИБП подключен к сети
выходное напряжение выключено кнопкой включения нагрузки или внешним сигналом
Ucontrol на разъеме EXT

Войдите в пункт «Upgrade firmware»
не выполняются, будет выведено сообщение об ошибке). На экране появится предложение

Все обновления встроенного ПО для устройства IP7 представляют собой
файлы с расширением .frm  Обновление firmware называется IP7.frm, последняя
версия  firmware  всегда  доступна  для  скачивания  на  сайте  www.equicom.ua.

Рекомендуем всегда использовать последнюю версию firmware.
Версии   встроенного   ПО   с   номерами   5.xx

аппаратной версией 4 или 5.
В случае необходимости отката к ПО с номером версии 4.xx обязательно вначале

выбрать в настройках тип АКБ «Lead Acid 12V», иначе после отката устройство
будет работать некорректно, и даже последующий сброс настроек не поможет.

Загрузка  файла  в  устройство  выполняется  при  помощи  команды  «paste»
клиента  (либо  команды  «Send
скопировать  содержимое  файла  .frm  в  буфер  обмена  и  выполнить  команду  «paste»,

терминального
file»,  доступна  не  во  всех  клиентах).  Необходимо

находясь в активном окне терминального клиента (например, в клиенте Putty под Windows
для этого достаточно нажать правую кнопку мыши). Немедленно начнется процесс передачи
и  одновременной  прошивки  новой  версии  firmware  в  постоянную  память  устройства.
Удачная запись каждого очередного блока данных сопровождается печатью точки на экране.

done
Press
После нажатия клавиши Enter произойдет перезагрузка устройства, после чего оно будет

готово к работе уже с обновленной версией firmware.
При попытке загрузить в устройство испорченный или несовместимый файл обновления на

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

CRC
Press

После нажатия клавиши Enter произойдет перезагрузка устройства.
Если в процессе обновления прошивки произошел сбой (разорвалась связь, отключилось

питание   и   т.д.),   процесс   останется   не   завершенным.   В   этом   случае   необходимо
перезагрузить   устройство   путем   кратковременного   отключения   от   сети,   либо   (если
обновление  производится  удаленно)  заново  выполнить  команду  «paste»  и  дождаться
появления сообщения «CRC error».

В случае возникновения сбоя в процессе обновления прошивки предыдущая версия firmware
окажется частично затерта новой, поэтому начальный загрузчик устройства не обнаружит в

IP7 -
Paste
Дальнейшие действия по обновлению прошивки ничем не отличаются от описанных выше.

firmware
frm

Напряжение питания (переменное 50±0,4 Гц, синусоида)
Потребляемая от сети мощность без учета

мощности нагрузки
Выходное напряжение при работе от сети


    для IP7-AC, IP7-ACDC

сетевое (переменное)
выпрямленное сетевое
(постоянное пульсирующее)

переменное прямоугольной
формы, Urms=220В±3%,

амплитуда 255-340В (зависит
от нагрузки и заряда АКБ)

постоянное 260-340В
от нагрузки и заряда АКБ)

125
170

ВА
Вт

    для IP7-DC, IP7-ACDC
Максимальная кратковременная мощность нагрузки (≤1с)


    для IP7-DC, IP7-ACDC

220
300

ВА
Вт

КПД при работе от аккумулятора при максимальной нагрузке
(для полностью заряженного аккумулятора), не хуже


    для IP7-DC, IP7-ACDC

0,86
0,9

Напряжение переключения сеть -> АКБ
Напряжение гистерезиса при обратном

переклключении АКБ -> сеть
Время переключения сеть – АКБ при

13 мс
4 мс

5 мс
0

Точность отображения напряжения в сети
через интерфейс пользователя, не хуже

±3 В
любой свинцово-кислотный 12В,


Емкости


АКБ, выбираемые внешними переключателями

LiFePO4 4S, Li-ion 3S
7.2-8, 10, 12-14, 17-18, 20, 24, 26,

28, 33-35, 38-40, 45, 50, 55, 60,
65Ач, user (по умолчанию 80Ач)

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

4-х, 3-х или 2-х ступенчатый
с температурной компенсацией

и настраиваемыми параметрами
0,3..3,5

Максимальный ток зарядки
Максимальное напряжение зарядки


АКБ

А (настраиваемый)
12,2..15,0 В (настраиваемое)

(без учета температурной компенсации)
Диапазон температур температурной компенсации

для кислотных АКБ
Напряжение температурной компенсации

для кислотных АКБ
Диапазон температур стандартной

для всех видов Li-ion АКБ
Диапазон температур зарядки

для всех видов Li-ion АКБ
Напряжение отключения при разряде АКБ


после отключения, не более

8,0..11,5 В (настраиваемое)
0,1 мА

Ток, потребляемый от АКБ
Cтабильность среднего значения

напряжения зарядки АКБ, не хуже
Точность отображения напряжения на клеммах АКБ

через интерфейс пользователя, не хуже
Cтабильность среднего значения


тока зарядки АКБ, не хуже

±0,1 В
±5%

Точность отображения тока зарядки АКБ
через  интерфейс пользователя, не хуже

Точность измерения температуры АКБ
внешним термодатчиком, не хуже

Точность измерения температуры компонентов
схемы ИБП  внутренними термодатчиками, не хуже

Диапазон входных напряжений
Входное напряжение логического 0
Входное напряжение логической 1

-0,3..20
-0,3..0,6
1,5..20

В
В

Вход  имеет  подтягивающий  резистор  1,5  кОм,  подключенный  к  шине  питания  +3,3В,  и  диодную
развязку. Совместим с выходами TTL и LVTTL уровней.

Представляет собой выход резистивного делителя напряжения на клеммах аккумулятора.
Коэффициент деления делителя
Напряжение на выходе

при напряжении на клеммах аккумулятора 17,0В
Выходное сопротивление, не более

3,3
85 кОм


Точность калибровки делителя, не хуже

Тип выхода – «открытый коллектор»
Состояние выхода при наличии напряжения в сети – замыкание на общий провод

Максимально допустимое напряжение на выходе
при закрытом транзисторе

45 В
-100

Максимально допустимый ток выхода
Напряжение на выходе при максимальном токе

мА
В

Диапазон рабочих температур
Диапазон температур хранения

-20..+45ºC
-40..+70ºC

Максимальная влажность
Условия использования

90% (без образования конденсата)
в помещении или в герметичном боксе

Габаритные размеры
Масса

140 х 75 х 200 мм
800 г

Производитель гарантирует работоспособность устройства в течение 12 месяцев с даты
продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и
хранения.

В случае возникновения дефектов в течение гарантийного срока производитель обязуется
произвести на свое усмотрение
транспортные расходы оплачивает потребитель.

Устройство  вышло  из  строя  в  результате  воздействия  атмосферного  электричества,
перенапряжения  в  сети  электропитания  или  подачи  недопустимых  напряжений  на

внешние сигнальные линии
Устройство имеет механические повреждения любой природы
Производилось вскрытие или любые попытки модификации устройства
Производился ремонт устройства неавторизованным персоналом
Имеются   следы   попадания   внутрь   устройства   посторонних   предметов,   веществ,
жидкостей, насекомых

·
·
·
·

Производитель оставляет за собой право вносить изменения в конструкцию устройства без
предварительного уведомления.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua
