Управляемая  розетка  SPWR1  предназначена  для  коммутации
нагрузку 220В 5А, а также для контроля наличия напряжения в сети 220В и для измерения

напряжения на аккумуляторе (АКБ). Представляет собой комбинированный корпус с вилкой
для  подключения  к  сети  220В  и  розеткой  для  подключения  нагрузки,  имеет  провод  с
зажимами типа "крокодил" для подключения к клеммам АКБ, а также провод с разъемом

EXT для подключения к совместимым устройствам серии PING3.
Управляемая  розетка  может  выпускаться  в  различных  модификациях  (рис.  1-3),  которые

отличаются    типом    реле,    коммутирующего    выходное    напряжение    (с    нормально
разомкнутыми или нормально замкнутыми контактами), а также наличием или отсутствием

встроенного  датчика  наличия  сети  220В  и датчика  напряжения  на
очередь может быть рассчитан на разные значения номинального напряжения

Общая маркировка розеток:
SPWR1 – NC

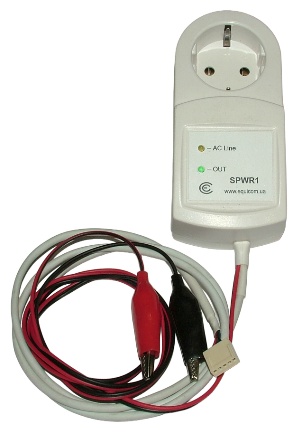

SPWR1-AC220-DCxx-EXT
С датчиками напряжения АКБ

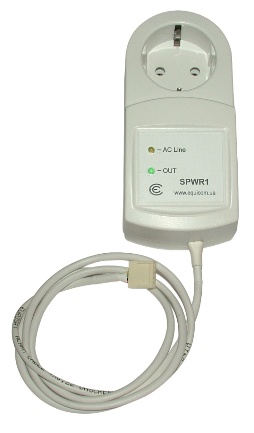

     SPWR1-AC220-EXT
С датчиком наличия сети 220В

Copyright ©  2025-2026,  Equicom production group                                           doc. rev 1.1
www.equicom.ua

Рис. 4
Вид сзади

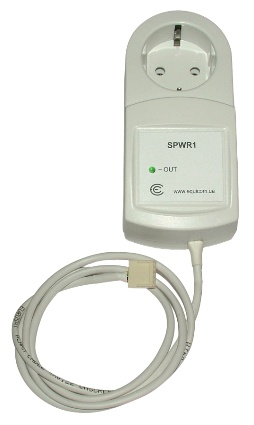

SPWR1-EXT
    Без датчиков

Управление питанием нагрузки
Данная функция имеется во всех модификациях управляемой розетки.

Напряжение питания
на  нагрузку  220В  коммутируется  при  помощи  встроенного  реле,  которое  может  быть  с
нормально разомкнутыми (стандартный вариант) или нормально замкнутыми (в устройствах
с маркировкой -NC) контактами. Реле срабатывает при подаче на вход PWR напряжения
логической единицы TTL или LVTTL уровня. При этом, в зависимости от типа используемого
реле,

Нормально замкнутые
контакты (маркировка -NC)

0
1

ON
OFF

Внутри  устройства  имеются  плавкие  предохранители  номиналом  5А  по  обоим  проводам
питания (фаза и ноль).

При подключении управляемой розетки к совместимому
PWR подается с
оборудования.  Для устройства PING3(-knock) это канал PWR2, для

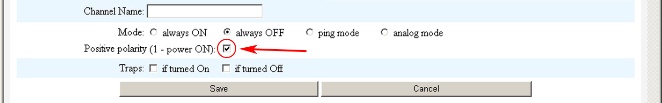

PWR3.  Для  правильной  работы  управляемой  розетки  зайдите  через  WEB  интерфейс
совместимого    устройства   PING3    на    страницу    настроек   соответствующего    канала,
установите   необходимую   полярность   выходного   напряжения   в   зависимости   от   типа

оборудованию напряжение на вход
канала управления питанием, выведенного на разъем EXT данного

Positive
polarity (как показано на рисунке), для реле с нормально замкнутыми контактами (маркировка

-NC)
SNMP, подробности смотрите в документации к используемой версии firmware устройства
PING3.

Подача напряжения 220В на нагрузку индицируется свечением зеленого светодиода «OUT»
на передней панели управляемой розетки. Данный светодиод светится независимо от того,
включена ли управляемая розетка в сеть и есть ли в сети напряжение 220В. Он показывает
только тот факт, что контакты встроенного реле замкнуты и выходная розетка подключена к
сетевой вилке.
нормально  замкнутыми  контактами  (маркировка  -NC),  не  подключено  к  совместимому
устройству PING3, то напряжение на нагрузку подаваться будет, но при этом светодиод не
будет светиться, т.к. не подается напряжение питания +Uпит через разъем EXT.

Существуют ситуации, когда выход канала управления питанием совместимого устройства
PING3, выведенный на его разъем EXT, переводится в высокоимпедансное состояние. К

ним  относятся:  промежуток  времени  около  1с  с  момента  включения  устройства,  режим
перезагрузки   и   режим   обновления   firmware.   В   этих   ситуациях   состояние   нагрузки
определяется  положением  перемычки  на  плате  управляемой  розетки  (рис.  5).  «OFF»  –
питание  выключено  (заводское  положение  для  устройств,  имеющих  реле  с  нормально
разомкнутыми контактами), «ON» – питание включено (заводское положение для устройств,
имеющих реле с нормально замкнутыми контактами, с маркировкой -NC).

ON
OFF

OFF
ON

Рис. 5
Перемычка, определяющая состояние нагрузки в момент включения совместимого

Copyright ©  2025-2026,  Equicom production group                                           doc. rev 1.1
www.equicom.ua

Перемычку необходимо устанавливать в зависимости от характера нагрузки, подключенной
к   выходу   управляемой   розетки,   и   особенностей   ее   работы.   Например,   если   это

электродвигатель   привода   открывания  ворот   или   обогреватель,   то  будет  крайне   не
желательно, если они включатся при перезагрузке совместимого устройства PING3 или при
обновлении  firmware.  В  этом  случае  рекомендуется  установить  перемычку  в  положение
«OFF». Если же к выходу подключен коммутатор, через который осуществляется связь с
устройством PING3, то необходимо установить перемычку в положение «ON» – тогда при
входе   в   режим   обновления   firmware   коммутатор   останется   включенным   и   связь  с

устройством не будет потеряна.
Перемычка  выполняет  свою  функцию  только  в  том  случае,  если  управляемая  розетка

подключена к совместимому устройству PING3 и подается напряжение питания +Uпит через
разъем EXT.

Чтобы получить доступ к перемычке, необходимо открутить три винта с обратной стороны
корпуса устройства (рис. 4) и аккуратно разобрать корпус.

Контроль наличия напряжения в сети 220В
Данная  функция  имеется  в  модификациях  управляемой  розетки  с  маркировкой  -AC220.

Датчик
напряжения  в  сети  выход  "Power  sensor"  (открытый  коллектор)  замыкается  на  общий
провод.  Все  совместимые  устройства  PING3  имеют  на  соответствующем  входе  "Power
sensor"

уровень логической 1. Таким образом, при наличии напряжения в сети на входе появится
уровень логического 0.
необходимо в настройках входа "Power sensor" устройства PING3 установить отрицательную

полярность входного сигнала.
Наличие  напряжения  220В  индицируется  свечением  желтого  светодиода  «AC  Line»  на

передней панели управляемой розетки.
между собой.

Измерение напряжения на АКБ
Встроенный датчик напряжения на  АКБ имеется в модификациях управляемой розетки с

маркировкой  -DCxx,  где  xx  –  номинальное  напряжение  АКБ.  Датчик  представляет  собой
откалиброванный делитель напряжения, понижающий напряжение  АКБ до максимального
значения +3,3В. Это напряжение
устройству   PING3   оно   оказывается   поданным   на   его   вход   АЦП
PING3(-knock)
входом, обязательно должна быть запрограммирована на ввод). Для получения значения
напряжения   на   АКБ   в   вольтах   в   настройках   входа   AN3   необходимо   задать   такие

–   для   устройств
и PING3-PWR2 это вход AN3 (цифровая  линия DG5, совмещенная с этим

коэффициенты:
Offset=0

Для получения максимальной точности измерения необходимо произвести калибровку конкретного
экземпляра датчика совместно с конкретным экземпляром устройства PING3 по описанной ниже

методике.
Установите для аналогового входа, к которому подключен датчик, следующие параметры:

O (offset) = 0
M (multiplier) = 1023

Averaging = 255
Подключите датчик к заряженному аккумулятору (кроме датчика к аккумулятору больше ничего не

должно быть подключено). Измерьте напряжение на клеммах аккумулятора цифровым вольтметром,
пусть  оно  равно  U0.  Через  интерфейс  PING3  получите  результат  измерения,  соответствующий
данному напряжению,  пусть он равен V0. Тогда уточненный множитель M можно вычислить по
формуле:

Подставьте полученный множитель в функцию пересчета для данного входа, смещение O оставьте
равным 0. На этом калибровка закончена.

Напряжение,    на    которое    рассчитан    датчик,    должно    соответствовать   суммарному
напряжению батареи аккумуляторов. Запрещается использовать датчик, рассчитанный на
меньшее  напряжение,  т.к.  это  может  привести  к  выходу  из  строя  устройства  PING3.
Возможно использование датчика, рассчитанного на большее напряжение, но в этом случае

неоправданно теряется точность измерения (см. технические характеристики устройства).
Внимание!

управляемую  розетку  SPWR1  к  разъему  EXT  устройства  PING3,  затем  зажимы  типа
"крокодил"  к  клеммам  аккумулятора  с  соблюдением  полярности  (красный  зажим  -  "+").

Первым подключается зажим "–", затем "+". Отключать зажимы и датчик надо в обратной
последовательности. Несоблюдение данного требования может привести к выходу из строя

устройства PING3.
Внимание!    Вход    измерения    напряжения    на    АКБ    (плюсовой    зажим    «крокодил»)

гальванически  связан  с  выходом  датчика  Uak,  а  минусовой  зажим  "крокодил"  будет
соединен  с  общим  проводом  устройства  PING3
необходимо  учитывать  и  внимательно  контролировать,  чтобы  не  произошло  короткого
замыкания по цепи общий провод устройства PING3
тех случаях, когда эти точки имеют разные потенциалы. В этом случае устройство PING3

должно  быть  запитано  от  БП,  гальванически  развязанного  от  минусовой  клеммы
Несоблюдение данного требования может вывести оборудование из строя, либо привести к

его неправильной работе.
Внимание!

гальванически связаны с сетью 220В. Подключение датчика напряжения на  АКБ в таком
случае  может  привести  к  переносу  фазного  потенциала  на  общий  провод  и  сигнальные
линии устройства PING3, что опасно для жизни и может привести к выходу оборудования из
строя.

Copyright ©  2025-2026,  Equicom production group                                           doc. rev 1.1
www.equicom.ua

Измерение напряжения на АКБ
моделей с маркировкой -DCxx

Номинальное напряжение АКБ, В
Максимальное измеряемое напряжение, В
Выходное напряжение сигнала Uak при
максимальном входном напряжении, В

12
15,2

24
30,4

36
45,6

48
60,8

72
91,2

96
121,6

76
3,3

Входное сопротивление, не меньше, кОм
Точность измерения, не хуже, В

58
±0,2

97
±0,4

97
±0,6

175
±0,8

175
±1,0

175
±1,2

175
±1,6

Контроль наличия напряжения в сети
Максимальное переменное входное напряжение, В

270
130

Входное напряжение, ниже которого
гарантированно диагностируется отсутствие сети, В
Входное напряжение, выше которого
гарантированно диагностируется наличие сети, В

Максимальный потребляемый от сети ток, мА
Тип выхода Power Sensor

2,5
открытый коллектор

Максимально допустимое напряжение на выходе
Power Sensor, В

Максимально допустимый ток выхода Power Sensor,
мА
Состояние выхода Power Sensor при наличии
напряжения в сети
Максимальный ток утечки выхода Power Sensor при
отсутствии напряжения в сети, мА

Управление питанием нагрузки
Максимальный ток нагрузки, А

Максимальная мощность нагрузки, ВА
Уровень логического 0 на входе PWR, В

1100
-0,5..0,8

Питание
Напряжение питания +Uпит, В

Физические параметры
Длина проводов, м

Размеры корпуса, мм
Масса SPWR1 без датчика напряжения на АКБ, г

140
155

Описание
Напряжение питания +9..15В
Выход датчика наличия сети 220В
Общий провод
Вход управления питанием нагрузки
Выход делителя напряжения аккумулятора

1
2
3
4
5

+Uпит
Power Sensor

GND
PWR

Производитель гарантирует работоспособность устройства в течение 12 месяцев с даты
продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и

хранения.
В случае возникновения дефектов в течение гарантийного срока производитель обязуется

произвести на свое усмотрение бесплатный ремонт или замену оборудования. При этом все
транспортные расходы оплачивает потребитель.

Устройство  вышло  из  строя  в  результате  воздействия  атмосферного  электричества,
перенапряжения  в  сети  электропитания  или  подачи  недопустимых  напряжений  на
внешние сигнальные линии

·
·

Устройство имеет механические повреждения любой природы
Производилось вскрытие или любые попытки модификации устройства

·
·

Производился ремонт устройства неавторизованным персоналом
Имеются   следы   попадания   внутрь   устройства   посторонних   предметов,   веществ,
жидкостей, насекомых

Производитель оставляет за собой право вносить изменения в конструкцию устройства без
предварительного уведомления.
