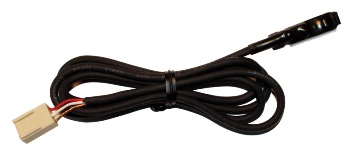

Термодатчик аналоговый TS-AN1
.
Equicom
термодатчик
для
температуры окружающей среды. Он
выполнен на базе микросхемы Microchip
TC1047A, выходное напряжение которой
линейно зависит от температуры.
Термодатчик подключается к аналоговым
входам
PING3(-knock)
которые могут измерять его выходное напряжение при помощи встроенного АЦП.
Полученные таким образом показания могут быть пересчитаны в значение температуры при
устройств
PING2(-knock),
PING3-PWR1(2),
или
помощи программных средств.
Технические характеристики:
Диапазон измеряемых температур
Точность измерения температуры
-40..+125ºC
Напряжение питания
Диапазон выходных напряжений
В
+0,1..+1,75
линейная, 10 мВ/ ºC
В
Зависимость выходного напряжения от температуры
Потребляемый ток
35
мкА

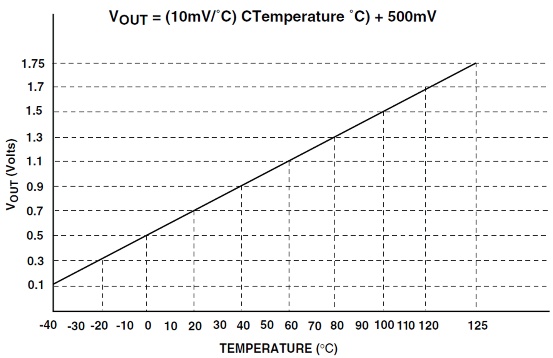

График зависимости выходного напряжения от температуры
Термодатчик аналоговый TS-AN1
.
Equicom
Назначение контактов разъема показано в следующей таблице:
№ контакта
Сигнал
Описание
Напряжение патания
Выходное напряжение
Общий провод
+Uпит
Uвых
GND
Использование с устройствами PING3(-knock) и PING3-PWR1(2)
Для получения значения температуры в градусах Цельсия в настройках аналогового входа, к
которому подключен термодатчик, необходимо задать такие коэффициенты:
O (offset) = –50
M (multiplier) = 330
Averaging = 100 (или
больше)
Как были получены эти коэффициенты
Воспользуемся уравнением прямой, проходящей через две заданные точки:
-
-
U
U
t
t
1
=
1
-
-
U
U
t
t
2
1
2
1
Если подставить в это уравнение любые два значения напряжения из графика U1, U2 и соответствующие им
значения температуры t1, t2 и выполнить преобразования, то получится функция зависимости температуры от
напряжения для данного термодатчика:
=
-
+
t
50
100
*
U
Для опорного напряжения АЦП 3,3В фактическое напряжение на входе равно:
=
U
3
,
3
*
ADC
Поэтому окончательная формула пересчета показаний АЦП в температуру будет иметь вид:
=
-
+
t
50
330
*
ADC
Повышение точности измерения
Термодатчики и аналоговые входы устройств PING3 имеют определенный разброс
параметров, что неизбежно приводит к ошибкам в измерениях. Для повышения точности
измерения температуры необходимо произвести калибровку термодатчика, подключенного к
конкретному аналоговому входу, по следующей методике.
Установите для входа, к которому подключен термодатчик, следующие параметры:
O (offset) = 0
M (multiplier) = 1023
Averaging = 100
Поместите термодатчик в условия с температурой t1. Через интерфейс PING3 получите
результат измерения, соответствующий данной
температуре, пусть он равен V1. Затем
поместите термодатчик в условия с температурой t2 и также получите результат измерения,
пусть он равен V2. Для достижения максимальной точности калибровки желательно, чтобы
разница между температурами t1 и t2 была как можно больше. Вычислите коэффициенты O и
M по формулам:
doc. rev 1.0 Copyright © 2011-2012, Equicom production group
2
Термодатчик аналоговый TS-AN1
.
Equicom
t
t
=
-
2
1
O
t
*
V
1
1
V
V
2
1
t
t
=
2
1
M
*
1023
V
V
2
1
Подставьте полученные коэффициенты в функцию пересчета для данного аналогового
входа.
Использование с устройствами PING2(-knock)
Один из вариантов отображения температуры – использовать программу Pingstat, которую
можно скачать на сайте www.equicom.dp.ua. Устройства серии PING2 имеют 8-разрядный
АЦП с возможностью установки двух значений опорного напряжения: 1,1В и 5В. От выбора
опорного напряжения зависит максимальная температура и точность измерения, эти данные
можно получить из приведенной ниже таблицы.
и b, которые необходимо задать в секции <Temperature> файла pingstat.conf:
Там же указаны значения коэффициентов k
Опорное напряжение
Коэффициент k
Коэффициент b
Максимальная измеряемая температура
-50
-50
Максимальная теоретически достижимая точность измерения
(после выполнения калибровки)
Повышение точности измерения
Термодатчики и аналоговые входы устройств PING2 имеют определенный разброс
параметров, что неизбежно приводит к ошибкам в измерениях. Для повышения точности
измерения температуры необходимо произвести калибровку термодатчика, подключенного к
конкретному аналоговому входу, по следующей методике.
Установите в секции <Temperature> файла pingstat.conf следующие коэффициенты:
Поместите термодатчик в условия с температурой t1. Через интерфейс программы Pingstat
получите результат измерения, соответствующий данной
Затем поместите термодатчик в условия с температурой t2 и также получите результат
измерения, пусть он равен V2. Для достижения максимальной точности калибровки
желательно, чтобы разница между температурами t1 и t2 была как можно больше. Вычислите
коэффициенты k и b по формулам:
температуре, пусть он равен V1.
t
t
=
2
1
k
V
V
2
1
=
-
b
t
k
*
V
1
1
Подставьте полученные коэффициенты в секцию <Temperature> файла pingstat.conf.
Термодатчик аналоговый TS-AN1
.
Equicom
Гарантийные обязательства
Производитель гарантирует работоспособность устройства в течение 12 месяцев с даты
продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и
хранения.
В случае возникновения дефектов в течение гарантийного срока производитель обязуется
произвести на свое усмотрение бесплатный ремонт или замену оборудования. При этом все
транспортные расходы оплачивает потребитель.
Настоящая гарантия прекращает свое действие в случаях, если:
·
Устройство вышло из строя в результате воздействия атмосферного электричества,
перенапряжения в сети электропитания или подачи недопустимых напряжений на
внешние сигнальные линии
Устройство имеет механические повреждения любой природы
Производилось вскрытие или любые попытки модификации устройства
Производился ремонт устройства неавторизованным персоналом
Имеются следы попадания внутрь устройства посторонних предметов, веществ,
жидкостей, насекомых
