Ethernet
PING3-PWR2

-
-

канали 1 і 2 - розетки 220В, 1100 ВА
канал 3 – вихід LV TTL рівня

5 програмованих цифрових ліній I/O для підключення зовнішніх датчиків або виконавчих
пристроїв (4-TTL, 1-LVTTL рівень)
3 зовнішні аналогові входи (10-бітний АЦП)

·
·
·
·
·

Power Sensor
Роз'єм розширення EXT для підключення додаткового обладнання
Порт 10Base-T Half
Світлодіодна  індикація  включення  в  мережу,  прийому/передачі  пакетів  та  включення

живлення в каналах 1 та 2
Вбудований Watchdog таймер

·
·

Можливі варіанти виконання з кабелем живлення або роз'ємом IEC
випадку кабель живлення не входить в комплект поставки)

·
·
·
·

Настроювані статична IP адреса, MAC адреса, маска підмережі, шлюз
Двосторонній обмін даними через мережу Ethernet, підтримка протоколу ARP
Підтримка тегів IEEE 802.1 Q
Віддалений контроль та керування через WEB інтерфейс, Telnet, SNMP v1, v

·
·

Відповідь на ICMP запити (P ing
Надсилання запитів ICMP (P ing

реальному часі відсотка втрат пакетів і часу відгуку
Різні режими роботи каналів керування живленням

Ping
навантаження  на  заданий  інтервал  часу  при  зникненні  зв'язку  (завдання  різних
логічних функцій для аналізу відповідей від кожної IP адреси, гнучке налаштування

параметрів ICMP пакетів для кожної адреси)
Analog
вибраному аналоговому вході (вище або нижче межі, або знаходження в діапазоні
значень)
Ручний режим

Надсилання  SNMP
адресами при настанні будь-яких подій, пов'язаних з функціонуванням пристрою
Два облікові записи користувачів з можливістю зміни пароля

Admin
User

– повний контроль над усіма функціями
– лише спостереження за станом пристрою

-
Обмеження адміністративного доступу (2 дозволені діапазони IP адрес)
Віддалене оновлення програмного забезпечення (firmware)
Скидання  всіх  налаштувань  до  початкових  значень  за  допомогою  кнопки  Reset

·
·
·

віддалено через інтерфейс користувача
Збереження всіх налаштувань у файл конфігурації та завантаження з файлу

2 Зовнішній вигляд, роз'єми та індикація. Маркування пристроїв. ...............................................6
3 Підключення пристрою

..................................................................................................................8
4 Авторизація та адміністрування
5 Відновлення заводських налаштувань за допомогою кнопки « Reset » .................................10
6 Цифрові лінії введення/виводу ...................................................................................................
7 Аналогові входи ............................................................................................................................11
8 Канали управління живленням
9 Вхід Power

...................................................................................................12
Sensor – контроль наявності напруги у мережі

.....................................................14
..................................................................................................................................15

10 Роз'єм EXT
11 Технічні характеристики

11.1.1 Живлення
11.1.2 Цифрові лінії I / O

16
16

DG 1.. DG 4 ...........................................................................................
11.1.3 Цифрова лінія I / O
11.1.4 Входи АЦП AN 1 .. AN 3

.....................................................................
....................................................................................................

16
16

11.1.5 Виходи PWR1 , PWR 2 ......................................................................................................
11.1.6 Вихід PWR 3 ......................................................................................................................

17
17

11.2 Кліматичні умови ...................................................................................................................
11.3 Фізичні параметри

Copyright © 2012-2025, Equicom production group doc. rev 1.9
www.equicom.ua

Цей  документ  містить  опис  апаратної  частини  пристрою  PING3-PWR2.  Усі  програмні
можливості  визначаються  версією вбудованого  програмного  забезпечення  (firmware),  про
них  можна  прочитати  в  документації  до  відповідної  версії  firmware.  У  цьому  посібнику
містяться лише короткі відомості про програмні можливості, реалізовані в останній доступній

PING3-PWR2  –  багатофункціональний  пристрій,  основною  функцією  якого  є  віддалене
керування двома незалежними  розетками живлення 220В по мережі Ethernet. Крім цього,
пристрій може бути використаний для контролю працездатності сегментів мереж Ethernet, а
також   для   охорони,   віддаленого   моніторингу   та   управління   різними   об'єктами   без
безпосередньої   присутності   людини

підключення до мережі використовується стандартний порт 10B ase
Пристрій  має  статичну  IP-адресу  і  дозволяє  контролювати  цілісність  сегментів  мережі

шляхом відповіді на  ICMP запити (Ping), відправлені з будь-якої точки мережі на адресу
пристрою PING3 -

PWR
2 на інші активні мережні пристрої, що мають власну IP адресу. Є ручний та автоматичний
режим надсилання ICMP
пакетами, автоматичний режим використовується для контролю доступності інших мережних
пристроїв з метою перезавантаження по живленню обладнання, що «зависло» - комутаторів,
модемів,  роутерів  і  т.д.  (Одна  з  функцій  каналів  керування  живленням).  У  всіх  режимах

можна задавати розмір пакета, підтримується фрагментація пакетів.
Пристрій має 5 ліній введення/виводу (4 - сигнали TTL рівня, 1 -

LVTTL рівня, виведена на
роз'єм EXT), кожна з яких незалежно може бути запрограмована на введення або виведення.
До вхідних ліній можуть бути підключені різні датчики: відкриття дверей, розбиття скла, руху,

пожежної сигналізації і т.д. Вихідні лінії можуть використовуватися для керування різними
навантаженнями: освітлення, звукова сигналізація,  електродвигуни та ін. (Потрібна схема
узгодження,  що  дозволяє  управляти  перерахованими  пристроями  за  допомогою  вихідних

сигналів TTL або LVTTL рівня).
Є три зовнішні аналогові входи (один з них виведений на роз'єм EXT), які за допомогою

вбудованого   10-бітного   АЦП   дозволяють   контролювати   різні   аналогові   параметри:
температуру, напругу в мережі, напругу на акумуляторі і т.д. (Для контролю напруг потрібна
схема узгодження рівнів). Для кожного аналогового входу задається: два порогові значення
для вимірюваного параметра, при перетині яких формуються внутрішні події, математична
функція  перерахунку  результату  перетворення  АЦП  в  необхідну  величину  (наприклад,  в

температуру),  значення  гістерези  для  аналізу  перетину  заданих  порогів,  кількість  відліків
АЦП.

Пристрій має три канали керування живленням зовнішніх пристроїв. Канали 1 та 2 – керовані
розетки 220В, розташовані на задній панелі. Канал 3 – вихід LV
роз'єм EXT, дозволяє керувати навантаженням з допомогою зовнішньої схеми узгодження.

Кожен із каналів має такі режими роботи:
Ping

mode
проводиться  переривання  живлення  навантаження  на  заданий  проміжок  часу  (рішення
приймається на підставі обраної логічної функції залежно від того, з якими адресами зник
зв'язок). Режим використовується для автономного перезавантаження активного мережевого
обладнання, що зависло, або для включення (або вимикання) живлення обладнання на весь

період    часу,    поки    зв'язок    із    заданими    IP    адресами    відсутній.    Також    можливе
перезавантаження обладнання вручну.

Analog
напруги   на   вибраному   аналоговому   вході:   більше   або   менше   заданого   порога,   або
знаходження в діапазоні значень. Цей режим дозволяє, наприклад, включати вентилятор або
кондиціонер  для  охолодження  обладнання  при  підвищенні  температури  вище  верхнього

порогу, або включати нагрівач при зниженні температури нижче нижнього порога.
Режим  ручного  керування  –  незалежне  керування  навантаженням  у  кожному  каналі  за

командою оператора.
Є вхід Power Sensor

наявність напруги в мережі електроживлення при підключенні зовнішнього датчика наявності
мережі.

Адміністративний доступ до пристрою можливий за протоколами http (за допомогою будь-
якого  Інтернет-браузера),  Telnet,  SNMP  v1,  v
авторизація  (є два  облікові  записи:  Admin
пристрою  та  User
протоколом SNMP можливе завдання Community для читання та запису параметрів. Можна
встановити два діапазони IP-адрес, з яких дозволено адміністративний доступ.

–  для  повного  контролю  над  усіма  функціями
–  тільки  для  спостереження  за  станом  пристрою).  При  керуванні

Можливе віддалене оновлення вбудованого програмного забезпечення пристрою (firmware)
за протоколом Telnet

Підтримується відправка SNMP трапів  v
підтвердженням  прийому,  при  настанні  будь-яких  подій,  пов'язаних  з  функціонуванням

пристрою: зміна стану зовнішніх датчиків, підключених до цифрових входів, зміна напруги на
аналогових входах, зміна стану каналів керування живленням і т.д.

Copyright © 2012-2025, Equicom production group doc. rev 1.9
www.equicom.ua

Розташування  елементів  на  передній  та  задній  панелі  пристрою  показано  на  мал.1-3.
Зовнішній вигляд пристрою може відрізнятись від наведених зображень.

Пристрій  випускається  в  різних  модифікаціях,  які  відрізняються  способом  підключення
зовнішніх сигнальних проводів до цифрових ліній DG1 . Загальне маркування пристроїв:

індикація включення
живлення

цифрові
лінії DG1..DG4

входи
AN1, AN2

порт
10Base-T

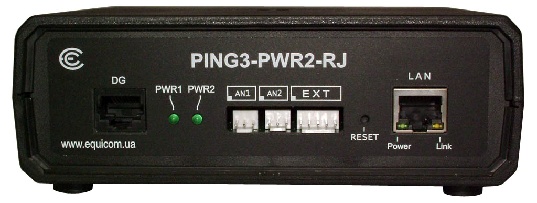

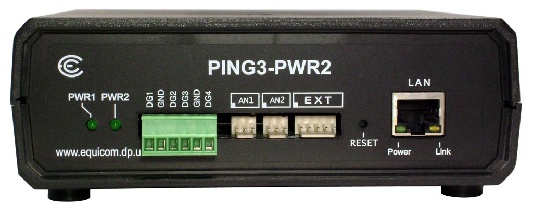

Мал. 1
Передня панель PING3-PWR2

цифрові
лінії DG1..DG4

індикація включення
живлення

входи
AN1, AN2

порт
10Base-T

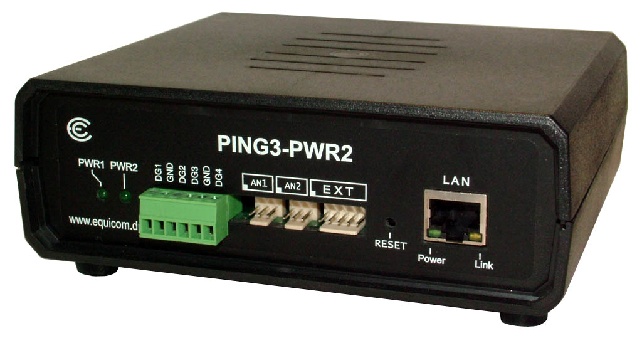

Мал. 2
Передня панель PING3-PWR2-

плавкі
запобіжники 10А

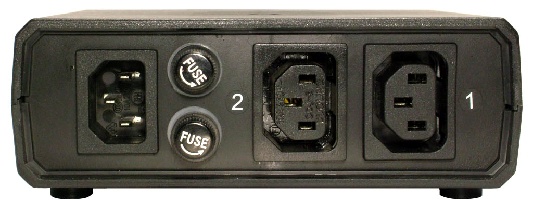

Мал. 3
Задня панель

Для  підключення  до  мережі  живлення  220В  є  роз'єм  IEC  60320  C14.  Для  підключення
навантаження до виходів каналів PWR1 та PWR2 призначені розетки IEC 60320 C13, номери

каналів позначені біля розеток на корпусі пристрою.
Плавкі запобіжники мають номінал 10А, вони захищають тільки навантаження, підключене до

розеток PWR1 та PWR2 (фазний та нульовий провід). Тому при перегоранні запобіжників
працездатність пристрою зберігається, але живлення навантаження не подається. Зверніть

увагу, що в цьому випадку світлодіоди PWR1 і PWR2, як і раніше, індикуватимуть включення
живлення в обох каналах.

Пристрій також має: кнопку скидання налаштувань до початкових значень Reset
розширення для підключення різного додаткового обладнання EXT, роз'єм аналогових входів

AN1, AN2 .
Розташування 1-го контакту роз'ємів AN1, AN2 та EXT позначено на корпусі пристрою.
Розетка RJ-45, призначена для підключення до мережі Ethernet, має два світлодіоди: Power

Світиться
безперервно
Вимкнено
Світиться
безперервно

Живлення пристрою увімкнено
Живлення пристрою вимкнено

Порт 10Base-T підключено
Передача/прийом Ethernet пакету

Блимає
Вимкнено

Порт 10Base-T вимкнено
Ініціалізація скидання налаштувань

Світиться
безперервно

протягом 2 с. при натиснутій кнопці
Reset після включення живлення

стандартних
налаштувань

Відбувається скидання налаштувань
протягом ~12 с.

На  нижній  стороні  корпусу  (мал.  4)  знаходяться  перемички,  що  визначають  стан  каналів
PWR1  і  PWR2  в  момент  включення  пристрою,  при  перезавантаженні  та  при  оновленні

Copyright © 2012-2025, Equicom production group doc. rev 1.9
www.equicom.ua

перемичок  відрізняється  для  пристроїв,  що  мають  реле  з  нормально  розімкненими  та
нормально замкнутими (з маркуванням -NC) контактами.

OFF
ON

ON
OFF

Для реле з нормально
розімкненими контактами

Мал. 4
Нижня сторона корпусу (фрагмент) – перемички, що визначають стан каналів PWR1 і PWR2

Перемички переставляти за допомогою пінцета лише на відключеному від мережі пристрої.
Операцію виконувати акуратно, щоб не упустити перемичку всередину корпусу.

Для підключення до мережі 220В може бути використаний один із двох варіантів мережевих
шнурів: «мережа-комп'ютер» або « UPS

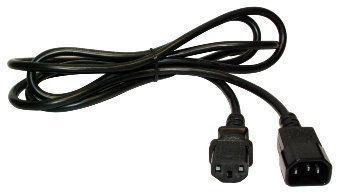

Мал. 5
Мережевий шнур «мережа-комп'ютер»

Мал. 6
Мережевий шнур « UPS

Пристрій  PING3-PWR2  не  комплектується  мережевим  шнуром  спеціально,  щоб  споживач
мав можливість окремо придбати шнур, що найбільше підходить для своїх цілей.

Необхідно правильно вибирати переріз проводів мережевого шнура виходячи із сумарної
потужності,  що споживається підключеними до пристрою навантаженнями.  Максимальний

струм споживання по обох каналах (PWR1 і PWR2) може становити 10А, у цьому випадку
переріз проводів повинен бути не менше 1 мм 2 .

Для підключення навантаження до виходів  керованих розеток можна використовувати шнур
«UPS-комп'ютер» (мал.

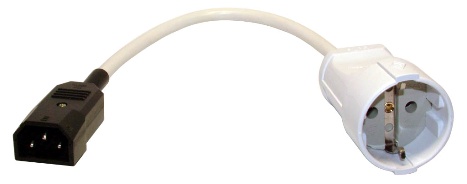

Мал. 7
Перехідник « UPS

Для підключення пристрою PING3-PWR2 до порту комутатора необхідно використовувати
кабель стандартного стискання (комп'ютер-хаб). Цей пристрій працює в режимі 10 Мбіт Half-
duplex,  тому  необхідно,  щоб  мережеве  обладнання,  до  якого  воно  буде  підключено,

підтримувало роботу в цьому стандарті .
Пристрій готовий до роботи приблизно через 1 секунду після подачі живлення.

IP-адреса пристрою за замовчуванням – 192.168.2.200
Для адміністративного доступу до пристрою PING3-PWR2 є два визначені облікові записи

користувача.
1. Користувач з правами адміністратора (повний доступ до всіх функцій пристрою)

Ім'я: admin
Пароль: admin

2. Користувач з обмеженими правами (тільки спостереження за станом пристрою)
Ім'я: user

Пароль: user
Є такі методи адміністрування системи: WEB

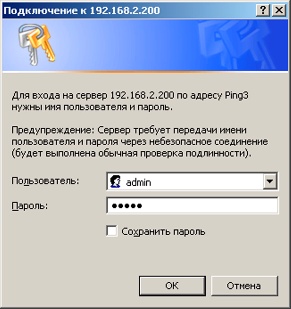

Для  адміністративного  доступу  через  WEB  інтерфейс  за  допомогою  Інтернет-браузера
зайдіть на IP адресу пристрою PING3-PWR2. Буде видано запит авторизації:

Copyright © 2012-2025, Equicom production group doc. rev 1.9
www.equicom.ua

Після успішної авторизації буде відкрито сторінку системних налаштувань, на якій  можна
побачити номер версії firmware, що використовується. Далі необхідно конфігурувати пристрій

та налаштувати всі необхідні параметри.
Більш детальну інформацію про роботу вбудованого ПЗ можна отримати з документації до

·
·

Втрата пароля облікового запису адміністратора
Відсутність інформації про поточну  IP адресу пристрою або налаштування тегів  IEEE
802.1 Q

Кнопка "Reset" знаходиться біля розетки "LAN", вона втоплена всередину корпусу і натиснути
її можна через отвір у передній панелі за допомогою тонкого предмета (див. мал.
6).  Для  скидання  всіх  налаштувань  до  значень  за  промовчанням  необхідно  вимкнути
живлення  пристрою,  натиснути  кнопку  «Reset»  і,  не  відпускаючи  її,  увімкнути  живлення
пристрою. Жовтий світлодіод «Link», розташований праворуч на розетці « LAN
і залишатиметься увімкненим протягом 2 с – це час, необхідний для ініціалізації процесу
відновлення налаштувань. Після вимкнення світлодіода кнопку "Reset" потрібно відпустити. У

момент вимкнення світлодіода починається процес відновлення заводських налаштувань,
його тривалість становить приблизно 12 с. Не вимикайте живлення пристрою до завершення
процесу!   Після   відновлення   налаштувань   автоматично   відбудеться   перезавантаження

пристрою, після чого він знову буде готовий до роботи.
Зауваження

Якщо відпустити кнопку «Reset» до вимкнення світлодіода, процес відновлення налаштувань
не буде запущено. У цьому випадку необхідно відключити живлення пристрою та повторити

процедуру з початку.
Більш детальну інформацію про відновлення заводських налаштувань та оновлення версії

Пристрій  має  чотири  зовнішні  цифрові  лінії  вводу/виводу,  іменовані  DG1..DG4,  спосіб
підключення сигнальних проводів до яких залежить від модифікації пристрою: PING3-PWR2 -
гвинтові клемники (колодка з клемниками знімна), PING3-PWR2-RJ
окрема розетка RJ.

1
2
3
4
5
6
7
8

DG1
GND

DG2
GND

DG3
GND

Ще одна лінія DG5 виведена на роз'єм EXT, де поєднана з аналоговим входом AN3 (див.
опис

Кожна з цифрових ліній незалежно може бути запрограмована на введення або виведення.
Є можливість керувати напрямом передачі та зчитувати стан всіх ліній, а також керувати
станом вихідних ліній як окремо, так і спільно (наприклад, якщо n ліній запрограмовані на

введення  (виведення),  то  до  них  можна  звертатися  як  до  n-розрядного  порту  введення
(виводу)).

Існують ситуації, коли стан цифрових ліній залежить від програмних налаштувань. До них
відносяться:    проміжок    часу   близько    1с    з    моменту    включення    пристрою,    режим

перезавантаження  та  оновлення  firmware.  У  цих  ситуаціях  всі  лінії  DG  виявляються
запрограмованими для введення.

Лінії DG1..DG4 забезпечені буферними елементами, їх вхідні та вихідні сигнали мають TTL
рівень 0..+5В. Кожна лінія підключена до внутрішньої шини живлення пристрою +5В через
резистор  номіналом  5,1  кОм,  тому  на  вільному  вході  присутній  рівень  логічної  1.  Таким
чином, на вхід можна подавати сигнал TTL-рівня або просто замикати його на землю за

допомогою датчиків з виходом типу «сухий контакт» (для цього загальний провод RJ
Лінія  DG5  не  буферизована,  її  вихідний  сигнал  має  LVTTL  рівень  0..+3,3В,  як  вхідний

допускається напруга до +5В. Дана лінія не має резистора, що підтягує, підключеного до
шини живлення, тому стан вільного входу не визначено.

Можливе відправлення Trap повідомлень при зміні стану будь-якої вхідної лінії (незалежно
настроюється відправка по позитивному та негативному фронту сигналу).

Більш   детальна   інформація   про   роботу   цифрових   ліній   вводу/виводу   міститься   в
документації до версії firmware, що використовується.

Пристрій має три зовнішні аналогові входи, іменованих AN1-AN3. Входи AN1 і AN2 виведені
на однойменні роз'єми, а вхід AN3 на роз'єм EXT (див. опис ані е роз'єму EXT , стор. 15.)

На  роз'єми  AN1  і  AN2  також  виведено  напругу  +3,3  В  для  живлення  малопотужних
аналогових   датчиків,    що   підключаються   до   них,   наприклад   датчика   температури

Copyright © 2012-2025, Equicom production group doc. rev 1.9
www.equicom.ua

(максимальний струм, споживаний по даному виходу живлення, не повинен перевищувати
20 мА). Призначення контактів роз'ємів AN1, AN2:

1
2
3

Вхід
GND

Зовнішні аналогові входи дозволяють вимірювати напругу в діапазоні 0..+3,3В за допомогою
лінійного 10-бітного АЦП з опорною напругою 3,3 В. Джерело сигналу, що підключається до
входу
підключати  джерело  сигналу  з  більш  високим  вихідним  опором,  але  при  цьому  він
придатний тільки для вимірювання параметрів, що повільно змінюються (подробиці див. в

розділі Роз'єм
Для  кожного   аналогового  входу  задається:  два  порогові  значення  для  вимірюваного

параметра,   при   перетині   яких    формуються   внутрішні   події,   математична    функція
перерахунку    результату    перетворення    АЦП    в    необхідну    величину    (наприклад,    в
температуру),  значення  гістерези  для  аналізу  перетину  заданих  порогів,  кількість  відліків
АЦП.

Можливе  відправлення  Trap  повідомлень  при  перетині  величиною  заданих  порогових
значень.

Більш детальна інформація про роботу аналогових входів міститься в документації до версії
firmware, що використовується.

Пристрій має три канали керування живленням, які називаються PWR1-PWR3. Канали PWR1
та PWR2 являють собою керовані розетки 220В, розташовані  на задній панелі пристрою
(див. мал.
більше  1100ВА.  Подача  напруги  на  навантаження  комутується  за  допомогою  реле  з
нормально розімкненими або нормально замкнутими (у модифікації пристрою з маркуванням

-NC)  контактами,  при  відключенні  напруги  розмикаються  обидва  дроти  (фаза  і  нуль).
Пристрої, що мають реле з нормально замкнутими контактами, переважно використовувати
в    сценаріях,    коли    навантаження    практично    постійно    включене    і    вкрай    рідко
перезавантажується шляхом відключення живлення (наприклад, мережевий комутатор) - у

цьому випадку підвищується надійність системи в цілому.
Канал PWR3 має вихід LV

для управління навантаженням за допомогою зовнішньої схеми узгодження (див. Роз'єм
XT (стор. 15).

Канали керування живленням мають такі режими роботи:
Ping  Mode  –  режим,  призначений  для  перезавантаження  живлення  різного  мережного

обладнання  у  разі  його  «зависання»,  а  також  для  включення  (або  вимикання)  живлення
обладнання на весь період часу, поки відсутній зв'язок із заданими IP адресами. У цьому
режимі  пристрій  PING3-PWR2  постійно  перевіряє  доступність  максимум  трьох  IP  адрес
шляхом відправки на них ICMP запитів, у разі припинення відповідей від певних адрес на
підставі  заданої  логічної  функції  приймається  рішення  про  включення  (або  вимкнення)

живлення   обладнання   на   заданий   проміжок   часу.   Також   можливе   перезавантаження
обладнання вручну.

Analog
напруги   на   обраному   аналоговому
знаходження в діапазоні значень. Цей режим дозволяє, наприклад, включати вентилятор або
кондиціонер  для  охолодження  обладнання  при  підвищенні  температури  вище  верхнього

порогу, або включати нагрівач при зниженні температури нижче нижнього порога.
Ручний режим – навантаження постійно увімкнене, або постійно вимкнене.

Для кожного каналу керування  живленням налаштовується полярність вихідної напруги –
логічний  рівень  вихідного  сигналу,  що  відповідає  стану  каналу  живлення  включене.  Для
версій firmware нижче v2.04: після скидання всіх налаштувань до значень за промовчанням
всім   каналів   встановлюється   негативна   полярність,   тобто.   включення   навантаження
відповідає рівень логічного 0 на виході. Для пристроїв із нормально замкнутими контактами

(з маркуванням -NC) ця полярність є правильною.
Увага! Для пристроїв, що мають реле із нормально розімкненими контактами (стандартний

варіант PING3-PWR2 без маркування -NC), для правильної роботи каналів PWR1 та PWR2

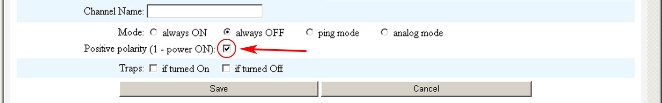

полярність  сигналу  необхідно  змінити  на  позитивну.  Для  цього  через  WEB  інтерфейс

пристрою зайдіть на сторінку налаштувань відповідного каналу, встановіть ознаку позитивної
полярності та збережіть налаштування кнопкою « Save

Це можна зробити також за допомогою Telnet і SNMP, подробиці дивіться в документації до
версії firmware, що використовується.

При  використанні  firmware  v2.04  і  вище  ця  дія  не  потрібна.  Для  пристроїв  із  будь-якими
типами  реле  правильна  полярність  вихідної  напруги  буде  встановлена  автоматично  при

скиданні налаштувань до заводських значень.
Існують   ситуації,   коли   стан   каналів   керування   живленням   залежить   від   програмних

налаштувань. До них відносяться: проміжок часу близько 1с з моменту включення пристрою,
режим перезавантаження та  оновлення firmware. У цих ситуаціях поведінка каналів PWR

·
·

PWR3 – вихід перекладається у високоімпедансний стан
PWR1  і  PWR2  –  визначається  положенням  перемичок  на  нижній  стороні  корпусу

пристрою  (мал.
пристроїв,  що  мають  реле  з  нормально  розімкненими  контактами),  «ON»  –  живлення
увімкнено (заводське положення для пристроїв, що мають реле з нормально замкнутими
контактами, з маркуванням -NC). Перемички є лише у пристроях, виготовлених з липня
2015 г. У пристроях з більш ранньою датою випуску перемичок немає і мається на увазі
заводське положення, як описано вище.

Перемички   необхідно   встановлювати   в   залежності   від   характеру   навантаження,
підключеного до виходу, та особливостей її роботи. Наприклад, якщо це електродвигун

Copyright © 2012-2025, Equicom production group doc. rev 1.9
www.equicom.ua

під  час  перезавантаження  пристрою  PING3-PWR2  або  оновлення  firmware.  У  цьому
випадку рекомендується встановити перемичку відповідного PWR каналу в положення
«OFF». Якщо ж до виходу каналу керування живленням підключений комутатор, через
який здійснюється зв'язок з пристроєм PING3-PWR2, необхідно встановити відповідну
перемичку в положення «ON» – тоді при вході в режим оновлення firmware комутатор
залишиться включеним і зв'язок з пристроєм не буде втрачено. Для пристроїв ранніх
випусків, що мають реле з нормально розімкненими контактами і не мають перемичок,

віддалене  оновлення  прошивки  при  такому  підключенні  комутатора  неможливе  (при
вході в режим оновлення firmware всі виходи відключаються).

Для всіх каналів керування  живленням у всіх режимах роботи можливе надсилання Trap
повідомлень під час увімкнення та вимкнення навантаження (настроюється незалежно).

Більш   детальна   інформація   про   роботу   каналів   керування   живленням   міститься   в
документації до версії firmware, що використовується.

Вхід Power Sensor призначений для контролю наявності напруги в мережі  живлення. Цей
вхід виведений на роз'єм EXT,  що
додаткове обладнання, наприклад датчик наявності мережі 220В (див. опис роз'єму
стор. 15). Вхід Power

EXT
Sensor розрахований на подачу вхідного сигналу TTL рівня 0..+5В,

причому  він  підключений  до  внутрішньої  шини  живлення  пристрою  +5В  через  резистор
номіналом 5,1 кОм, тому на вільному вході присутній рівень логічної 1. Таким чином, на вхід
можна подавати сигнал TTL-рівню або їх контакт транзистор з відкритим колектором, оптрон
і т.д. (загальний провід пристрою GND також виведений на роз'єм EXT ). Необхідно, щоб
обладнання, підключене до роз'єму EXT
способів при зникненні напруги в мережі. Полярність сигналу не має значення – є можливість
налаштувати  вхід  так,  що  він  реагуватиме  як  на  позитивний,  так  і  на  негативний  рівень
вхідного сигналу.

Можливе  надсилання  Trap  повідомлень  при  зникненні  та  при  появі  напруги  в  мережі
(настроюється незалежно).

Більш  детальна  інформація  про  роботу  входу  Power  Sensor  міститься  в документації  до
версії firmware, що використовується.

Роз'єм розширення EXT призначений для підключення до пристрою PING3-PWR2 різного
додаткового обладнання: датчиків мережі, датчиків напруги на акумуляторі і т.д. Будь-яке
обладнання,  що  підключається,  повинно  мати  відповідний  роз'єм  для  підключення  або
аналогічний    роз'єм    розширення    EXT

використовуйте  лише  спеціальний  шнур  PING-EXT  (постачається  окремо).  Призначення
контактів роз'єму EXT

Напруга для живлення додаткового обладнання, що підключається
+9..15В не стабілізований, максимальний струм 50мА (підключення

навантаження з великим споживанням струму може призвести до
неправильної роботи пристрою PING3-PWR2)

2
3
4
5

Вхід
Загальний провід
Вихід каналу керування живленням PW
Об'єднані разом цифрова лінія I / O DG

PWR 3
DG 5/ AN 3

R
5 і аналоговий

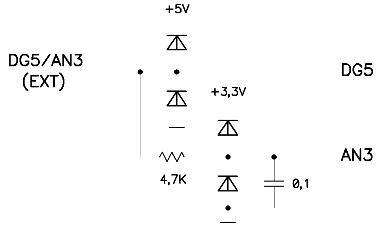

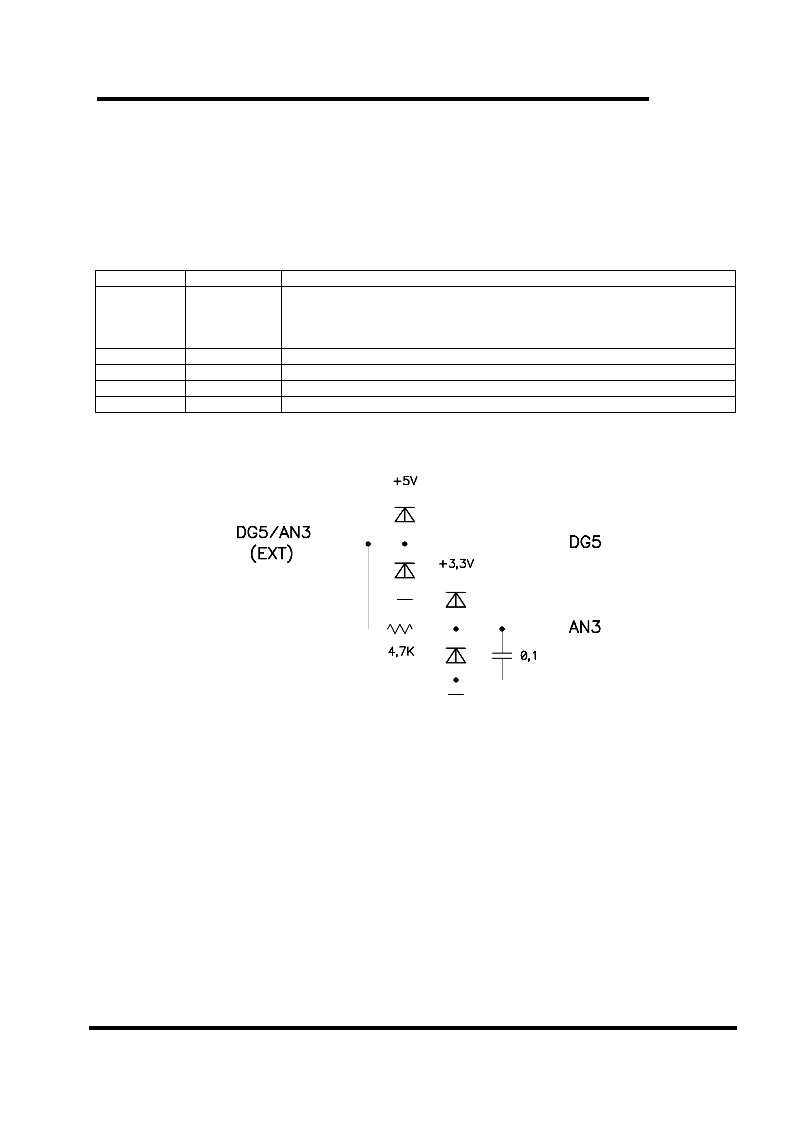

На контакт 5 роз'єму виведено два сигнали – цифрова лінія I/O DG5 та аналоговий вхід AN3,
об'єднані між собою за наступною схемою:

Якщо цифрова лінія DG5 використовується як вихідний, розмах сигналу на ній відповідає
LVTTL рівню 0..+3,3В; при програмуванні на введення її у допустимо подавати напруга TTL
рівня 0..+5В. Максимальна напруга, яку можна подати на вхід AN3, становить +3,3В. Дана

схема обмежує вхідну напругу рівня +5В для лінії DG5 і до +3,3В для входу AN3.
Якщо передбачається використовувати аналоговий вхід AN3, лінія DG5 обов'язково має бути

запрограмована на введення.
Враховуючи велику постійну часу RC ланцюжка в ланцюзі входу AN3, цей вхід може бути

використаний  тільки  для  контролю  параметрів,  що  повільно  змінюються:  температура,
напруга на акумуляторі і т.д.

Copyright © 2012-2025, Equicom production group doc. rev 1.9
www.equicom.ua

MIN
значенн

MAX
значенн

-
чення

я
180

я
220

я
250

Змінне 50-60 Гц
За умови
спрацьовування реле в
каналах PWR1 і PWR2 та

позитивному струмі
навантаження по всіх
виходах, що дорівнює
½ максимального

MIN
значенн

MAX
значенн

-
чення

я
-0,3

Діапазон вхідної напруги
Вхідна напруга логічного 0

5,5
0,8

У
У

V IL
V IH

-0,3
1,63

Вхідна напруга логічної 1
Вихідна напруга логічного 0

5,5
0,26

У
У

V OL
V OH

0
4,68

Залежить від струму
виходу

Вихідна напруга логічної 1
Струм виходу

5
±35

У
мА

MIN
значенн

MAX
значенн

-
чення

я
-0,3

Діапазон вхідної напруги
Вхідна напруга логічного 0

5,5
0,8

У
У

V IL
V IH

-0,3
1,63

Вхідна напруга логічної 1
Вихідна напруга логічного 0

5,5
0,4

У
У

V OL
V OH

0
2,3

Тільки для DG5,
залежить від струму

Вихідна напруга логічної 1
Струм виходу

3,3
±25

У
мА

виходу
Тільки для DG5

Вхід Power
Лінія DG5 резистора, що підтягує, не має.

MIN
значенн

MAX
значенн

Узна-
чення

Діапазон вхідної напруги
Опорна напруга АЦП

-0,3
3,27

3 , 6
3,33

У
У

Тільки для AN
З приводу AN3 див .

опис на стор  PAGEREF
_Ref285441652 \h .

Дозвіл
Інтегральна лінійна помилка

E IL
E DL

<±1
<±1

LSb
LSb

MIN
значенн

MAX
значенн

Узна-
чення

Максимальний струм навантаження
Максимальна потужність
навантаження

I нагр
Pнагр

5
1100

А
ВА

MIN
значенн

MAX
значенн

-
чення

Вихідна напруга логічного 0
Вихідна напруга логічної 1

V OL
V OH

0
2,3

0,4
3,3

Залежить від струму
виходу

У
мА

0 ..+50 o
-40..+7 0 o
90% (без утворення конденсату)

Діапазон робочих температур
температур зберігання
Максимальна вологість

Габаритні розміри
Маса

150 х 50 х130 мм
340 г

Виробник гарантує працездатність пристрою протягом 12 місяців з дати продажу за умови
дотримання споживачем правил експлуатації, транспортування та зберігання.

У разі виникнення дефектів протягом гарантійного терміну виробник зобов'язується зробити
на власний розсуд безкоштовний ремонт або заміну обладнання. При цьому транспортні

витрати оплачує споживач.
Ця гарантія припиняє свою дію у випадках, якщо:

Пристрій вийшов з ладу внаслідок впливу атмосферної електрики, перенапруги в мережі
електроживлення або подачі неприпустимої напруги на зовнішні сигнальні лінії

·
·
·

Пристрій має механічні пошкодження будь-якої природи
Виконувалося розтин або будь-які спроби модифікації пристрою
Проводився ремонт пристрою неавторизованим персоналом

Виробник залишає за собою право вносити зміни до конструкції пристрою без попереднього
повідомлення.

Copyright © 2012-2025, Equicom production group doc. rev 1.9
www.equicom.ua
