Обзор темы PIR 12V датчик (новые сообщения вверху)
Evgeny Отправлено 9:47 - 29 Мая, 2021
Цитата:
Quote: from beg3mot on 8:40 - 29 Мая, 2021
Наверное проще было сразу ссылку вставить https://aliexpress.ru/item/4000353403629.html?spm=a2g0s.9042311.0.0.264d33edYLr3lm&_ga=2.172221347.1041140416.1622143692-1206136135.1578412484

Если эти датчики бывают и 12-вольтовые (чего только китайцы не выдумают), то в любом случае на выходе бывает или ничего, или 12В. Значит PING3 вероятно вы уже спалили. А поменяв местами + и - возможно спалили и датчик.

Такой датчик можно подключить, добавив на выход делитель напряжения. Приблизительно 3,3к в верхнем плече и 680Ом в нижнем. Можете попробовать, если железо еще живо после описанных экспериментов.

beg3mot Отправлено 9:28 - 29 Мая, 2021
А зачем вам гадать? Я же описал всё и как у меня работает. Картинка сбила всех... Подключать 4х проводной с использованием земли как описал Евгений?


(Добавление от 9:33 - 29 Мая, 2021.)


И да, спасибо большое за ответы и прошу прощения за неразбериху.

mts33 Отправлено 9:13 - 29 Мая, 2021
Почему мы должны гадать за китайцев, что они там намудрили с 12 вольтами на трех торчащих  проводах? (12 вход и 12 выход - спалите ПИНГ3)

Купите датчики от охранной сигнализации канадской фирмы DSC, на ОЛХ они от 66 грн
Там есть +-12 вольт и релейный выход без китайских заморочек.

В отличие от китайского говна внутри стоит ASIC который устраняет ложные стработки.


(Отредактировал(а) mts33 - 9:25 - 29 Мая, 2021)

beg3mot Отправлено 8:40 - 29 Мая, 2021
Вы серьезно думаете, что датчик рассчитанный на 220В будет работать от 12В питания PING3? Со схемой подключения согласен, она приведена для 220В, но это единственная схема представленная для разных датчиков рассчитанных на 3 величины напряжения (12В, 24В, 220В). Позвольте уточнить как по фото вы определили, что датчик для 220В? И чем отличается схема подключения для 220В и 12В кроме надписей(букв) на самой схеме?


(Добавление от 8:52 - 29 Мая, 2021.)


Наверное проще было сразу ссылку вставить https://aliexpress.ru/item/4000353403629.html?spm=a2g0s.9042311.0.0.264d33edYLr3lm&_ga=2.172221347.1041140416.1622143692-1206136135.1578412484

Evgeny Отправлено 0:49 - 29 Мая, 2021
Да, на схеме и на фото показан датчик с питанием 220В. Он сюда вообще не подходит. Вы что, 12В  на него подаете?

mts33 Отправлено 22:44 - 28 Мая, 2021
На приведенных фото датчики с питанием от 220 вольт и им внешние 12 вольт не нужны от слова вообще.
Более того на выходе у них фаза 220 вольт и ПИНГ3 вы просто спалите.

Если я не прав- предоставьте схему вашей переделки датчика.

(Отредактировал(а) mts33 - 22:51 - 28 Мая, 2021)

beg3mot Отправлено 21:48 - 28 Мая, 2021
Я прошу прощения, а в чем вы тут увидели шутку? Я написал откуда я беру 12В для работы данного датчика. Что значит ваш вопрос? Еще раз напишу, PING3 подключен к питанию при помощи штекера-адаптера, 2 свободных гнезда + и - возле штекера имеют напряжение 12В, через них и подключается датчик движения требующий для работы 12В.

Evgeny Отправлено 9:43 - 28 Мая, 2021
А где тут 12В? Или это шутка такая?

beg3mot Отправлено 22:36 - 27 Мая, 2021

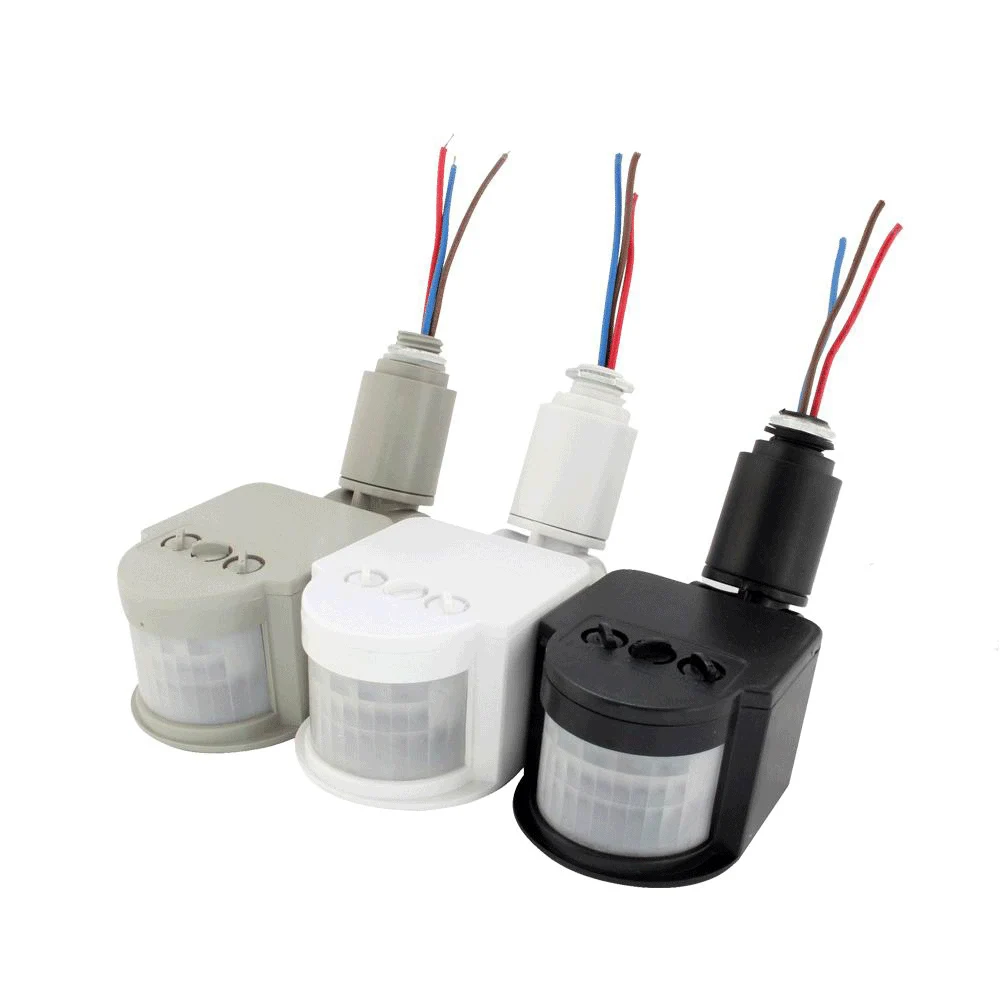

Спасибо за ответ. При подключении наоброт + и - куда-то ведь уходит ток и если я правильно понимаю на нагрев проводов или я не прав? Если ничего страшного, то всё устраивает Датчик вот такой:




Evgeny Отправлено 12:30 - 27 Мая, 2021
Добрый день.
Для использования с PING3 подходят 4-х проводные датчики с питанием 12В и выходом типа "сухой контакт". Питание берем с PING3, два выходных провода "сухой контакт" подключаем к клеммам GND и DG1. В состоянии покоя контакты замкнуты, на входе DG1 имеем логический 0. При появлении движения контакты размыкаются, на входе появляется логическая 1. Такая логика работы у всех датчиков, которые мне приходилось видеть.

По вашему описанию можно только догадываться. Какой применяете датчик (название, ссылка)? Какой + и - меняете местами? И что в конечном итоге не устраивает, если все-таки вы можете считывать состояние датчика через вход DG1?

beg3mot Отправлено 17:40 - 26 Мая, 2021
Добрый день. Не могу понять как правильно подключить 12В датчик движения. Для датчика беру + и - от PING3, а выходной провод из датчика который замыкается при обнаружении движения вставляю в DG1. Но на линии DG1 максимальное напряжение 5В. Пока получилось только поменять местами в датчике + и -, соотвественно при замыкании датчика на выходе DG1 напряжение падает до 0, но это не правильно же. Только так получается считывать информацию о состоянии DG1.
