Модератор:


mts33



Пользователь
Купил ардуиновскую плату
релейных выходов 4 канала (вариант 12 вольт питания)


идеально подошла к ПИНГ3 по размерам и сигналам DG1-DG4

Стянул их резинкой. Получился "бутербродик" по размерам ПИНГ3.

Самое интересное что в Украине они есть по 149 гривен, а с Али заказать - дороже.

Работает 1 месяц идеально.


на плате опторазвязка  и хорошая изоляция 12 вольт от сухих контактов реле (есть воздушный зазор)

(Отредактировал(а) mts33 - 12:02 - 16 Марта, 2026)
Всего записей: 75 | Дата рег-ции Март 2020 | Отправлено: 11:53 - 16 Марта, 2026 | IP
Evgeny



Administrator

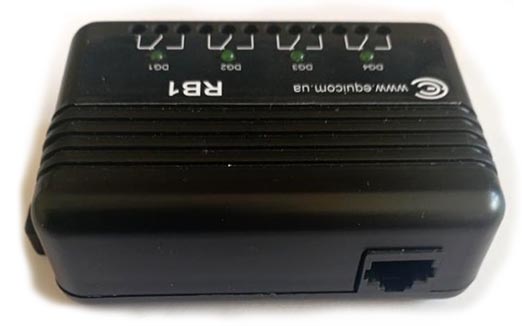

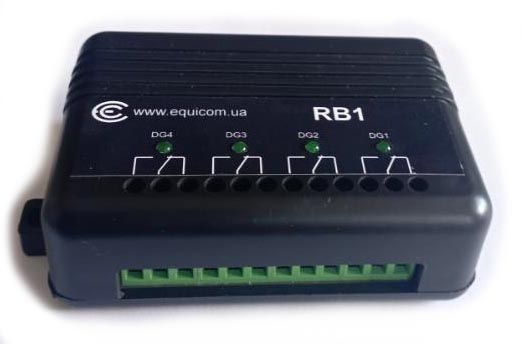

Мы делали на заказ похожие блоки реле на 4 канала, подключается к PING3-PWR2-RJ при помощи обычного прямого патчкорда. У PING3-PWR2-RJ линии DG1-DG4 выведены на розетку RJ-45, плюс дополнительно ее дорабатывали, чтобы туда же вывести питание +5В для обмоток реле. Внутри блока установлены такие же реле, как в канале PWR1 устройств PING3. Можно сделать такие же не с розеткой RJ-45 как на фото, а с винтовыми клеммниками. Можно сделать с реле на 12В.



-----
Евгений
Всего записей: 511 | Дата рег-ции Янв. 2003 | Отправлено: 19:03 - 16 Марта, 2026 | IP
mts33



Пользователь
есть наверно смысл добавить продукт RB1 в каталог с пометкой "под заказ"

потому что в Украине нет продуктов с эзернет и 4мя релейными выходами.

(Отредактировал(а) mts33 - 15:43 - 17 Марта, 2026)


(Добавление от 15:57 - 17 Марта, 2026.)


Вариант с RG-45 кабелем прекрасен, так как позвляет выносить релейный блок ближе нагрузке  с помющью стандартного патчкорда
Всего записей: 75 | Дата рег-ции Март 2020 | Отправлено: 15:42 - 17 Марта, 2026 | IP
Evgeny



Administrator
Да, добавим как время появится.

-----
Евгений
Всего записей: 511 | Дата рег-ции Янв. 2003 | Отправлено: 18:58 - 17 Марта, 2026 | IP
