Источник бесперебойного питания (ИБП) IP6 предназначен для питания различного телекоммуникационного оборудования (например, управляемых Ethernet коммутаторов), рассчитанного на подключение к сети 220В и имеющего импульсный источник питания с универсальным входом, допускающий работу от постоянного напряжения в диапазоне 130..350В.

Внимание! ИБП выдает на выход постоянное напряжение. Не допускается подключать к нему нагрузку, имеющую на входе силовой трансформатор 50Гц.

Необходимо учитывать, что для некоторых моделей оборудования имеет значение полярность входного напряжения.

Максимальная мощность нагрузки - 60Вт. Имеется защита ИБП от перегрузки при работе от аккумулятора и светодиодная индикация перегрузки.

ИБП имеет кнопку включения нагрузки, а также светодиодную индикацию включения нагрузки и наличия напряжения в сети 220В.

ИБП рассчитан на эксплуатацию со свинцово-кислотными аккумуляторами любых конструкций (SLA, автомобильные) напряжением 12В и емкостью не менее 7Ач. При работе от сети происходит зарядка аккумулятора с автоматическим контролем параметров, при пропадании сети происходит автоматический переход на питание от аккумулятора. В процессе работы от аккумулятора производится контроль напряжения на его клеммах, при разряде до напряжения 10,5В происходит отключение нагрузки и ИБП переходит в режим микромощного потребления. При последующем появлении сетевого напряжения сразу же возобновляется питание нагрузки и начинается зарядка аккумулятора.

При наличии напряжения в сети допускается «горячая» замена аккумулятора без выключения нагрузки, а также обеспечивается «холодный» старт от аккумулятора при отсутствии напряжения в сети.

Имеется разъем расширения EXT для подключения внешнего совместимого оборудования, например, устройств мониторинга PING2(-knock) и PING3(-knock). При совместном использовании с этим оборудованием появляются следующие возможности:

• Дистанционное включение и выключение питания нагрузки, в том числе и перезагрузка подключенного оборудования при пропадании пинга на заданные IP адреса
• Дистанционный контроль наличия напряжения в сети 220В, что позволяет своевременно зафиксировать факт перехода ИБП на резервное питание
• Дистанционное измерение напряжения на клеммах аккумулятора, что позволяет контролировать степень его зарядки и прогнозировать оставшееся время автономной работы

Разъем EXT также обеспечивает питание подключенного совместимого оборудования.

ИБП выпускается в двух модификациях: IP6 с выходом в виде штепсельной розетки и IP6-C13 с выходом в виде розетки IEC 60320 C13 (данная маркировка присутствует только на наклейке с серийным номером на нижней стороне корпуса).

ИБП может иметь клеммники для подключения аккумулятора двух видов – винтовые барьерные под отвертку или раздельные для ручной затяжки, в качестве примеров на рисунках показаны оба варианта. Провода для подключения аккумулятора не входят в комплект поставки, потому что аккумуляторы разной емкости имеют разную конструкцию клемм. При покупке ИБП можно заказать провода под конкретный тип аккумулятора. Рекомендуется использовать провода производства Equicom.



Техническое руководство





Сопутствующие товары

	Аккумуляторные батареи
	Провода для подключения аккумулятора Сечение проводов 2,5мм2, длина 0,4м. Выпускаются нескольких видов: - с наконечниками под плоскую клемму 4,8мм / 6,4мм - с наконечниками под винт М5 / М6 / М8
	Кабель питания "UPS-компьютер" Предназначен для подключения к выходу UPSа 220В устройств с разъемом питания IEC 60320 C14 Сечение проводов не менее 3х0,75мм2
	Переходник "UPS-розетка" Предназначен для подключения нагрузки с штепсельной вилкой к выходу питания с разъемом IEC 60320 C13 Выпускается с длиной провода 0,35м и 0,85м Сечение проводов 3х0,75мм2

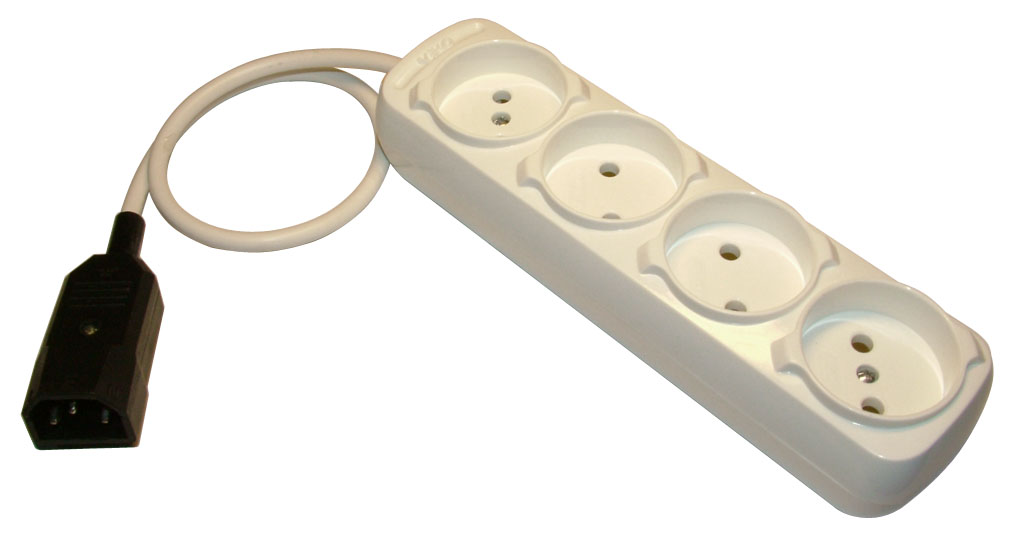

	Переходник "UPS-блок розеток" без провода заземления Предназначен для подключения нескольких нагрузок с штепсельной вилкой к выходу питания с разъемом IEC 60320 C13 Производится под заказ с любой длиной провода и количеством розеток 2..5 Сечение проводов 2х0,75мм2
	Шнур PING-EXT Предназначен для подключения к ИБП устройств мониторинга PING2(-knock) и PING3(-knock)
