Комбинированный датчик PS2 предназначен для контроля наличия напряжения в сети электропитания и для измерения напряжения на аккумуляторе. Датчик имеет сетевой шнур с вилкой для подключения к сети 220В и провод с зажимами типа "крокодил" для подключения к клеммам аккумулятора. К устройству удаленного мониторинга датчик подключается при помощи разъема EXT.



Модификации датчиков

Датчики PS2 могут выпускаться в различных модификациях, рассчитанных на разные значения номинального напряжения аккумулятора: 12, 24, 36, 48, 60, 72 и 96В.

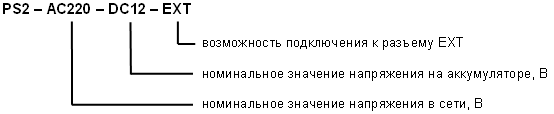

Общая маркировка датчиков:



Техническая документация



Совместимость с устройствами:

PING2.1(-knock), PING3(-knock), PING3-PWR2



Обратите внимание! Датчик PS2 не совместим с обычными устройствами PING2(-knock), у которых вход АЦП не подключен к контакту 5 разъема EXT. Эта доработка реализована в модификации PING2.1(-knock), соответствующая маркировка присутствует только на наклейке с серийным номером на нижней стороне корпуса.
