Блоки захисту NPROT11 та NPROT12 призначені для використання в 0-2 зонах блискавкозахисту. Рекомендуються для встановлення на зовнішніх ділянках мережі, в районах із високою грозовою активністю. Пристрої мають безкорпусне виконання, їх конструкція оптимізована для встановлення на спеціальні кронштейни, що поставляються окремо або у складі металевих ящиків для обладнання. Кріплення до кронштейнів проводиться за допомогою гвинтів М3, для яких в платі захисту від гроз є отвори з контактними площадками. Таким чином, забезпечується надійний електричний контакт «земляного» проводу блоку захисту з кронштейном, який необхідно якісно заземлити. Однак можливе використання пристроїв і без встановлення на кронштейн за умови підключення до шини заземлення будь-яким іншим способом. Тип портів, що захищаються - RJ-45 10BASE-T и 100BASE-TX.



Кожен із блоків захисту NPROT11 та NPROT12 випускається в єдиному варіанті, який маркується відповідно як NPROT11-H и NPROT12-H.



Блоки захисту NPROT11 та NPROT12 відрізняються способом підключення кабелю. NPROT11 має клемники, NPROT12 - розетку RJ-45. Кожен тип має кілька модифікацій:

	NPROT11 - клемні з'єднувачі, виготовлені за технологією CAGE CLAMP (клітинна натяжна пружина). Використання з'єднувачів такого типу дозволяє скоротити час монтажу виробу та обійтись без спеціального інструменту. Крім того, технологія CAGE CLAMP забезпечує надійний контакт, параметри якого не змінюються з часом і не залежать від перерізу проводу, що використовується. Максимальний переріз проводу 1,5 мм2
	NPROT11.2 - гвинтові клемники, крок 3,5 мм. Максимальний переріз проводу 1 мм2
	NPROT11.3 - посилені гвинтові клемники, крок 5 мм. Максимальний переріз проводу 2,5 мм2
	NPROT12 - горизонтальна розетка RJ-45
	NPROT12p - вертикальна розетка RJ-45
	NPROT12s - горизонтальна экранована розетка RJ-45



Усі можливі модифікації блоків захисту NPROT11 та NPROT12 перераховані в таблиці:



NPROT11-H	Пружинні клеми	<< Акція – ціна знижена!
NPROT11.2-H	Гвинтові клеми крок 3,5 мм.
NPROT11.3-H	Гвинтові клеми крок 5 мм.
NPROT12-H	Горизонтальна розетка RJ-45
NPROT12p-H	Вертикальна розетка RJ-45
NPROT12s-H	Экранована розетка RJ-45



Дані моделі грозозахистів мають такі особливості:

- У блоках захисту застосовані газонаповнені розрядники, здатні витримувати значний струм при грозових розрядах. Час спрацьовування розрядників досить великий, тому для запобігання проникненню фронту імпульсної перешкоди на вхід пристрою, що захищається, використаний варистор, що обмежує напругу перешкоди до моменту спрацьовування розрядників.

- На всіх сигнальних лініях є плавкі перемички для захисту по струму. Їх наявність дуже важлива у разі "відгоряння" нуля мережі живлення на об'єкті, де встановлений занулений грозозахист. У цьому випадку перемички виконують функцію протипожежного захисту.

- Перед плавкими перемичками є іскрові проміжки між сигнальними проводами та землею. У разі появи на вході грозозахисту високої напруги після перегорання перемичок, пробій на землю відбувається через дані іскрові проміжки, виключаючи тим самим пробій на інші ділянки схеми.

- Порівняно з попередніми моделями NPROT7(8) зменшено розмір друкованої плати. Завдяки цьому зменшилося згасання сигналу, що вноситься пристроєм, і спростився монтаж грозозахисту в умовах обмеженого простору всередині телекомунікаційних боксів.

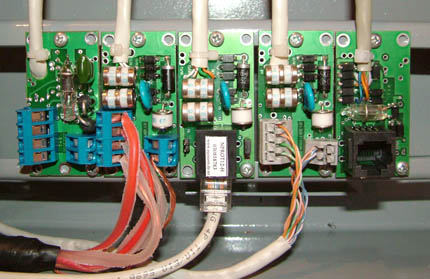

За кріпленням блоків захисту збережена повна сумісність з усіма попередніми моделями:





Технічна документація:

NPROT11 _ 156Kb

NPROT12 _ 153Kb
