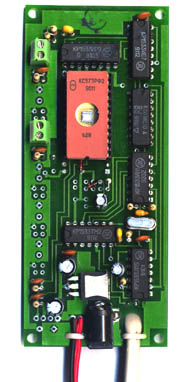

Устройство сетевого мониторинга PING1 (или "пинговалка") служит для контроля работоспособности сети. Устанавливается в любой точке сети и позволяет контролировать прохождение тестовых пакетов от данной точки до адреса назначения.

Устройство не умеет ничего принимать. Оно умеет только отправлять UDP-пакеты, причем mac, IP, port источника и приемника записаны у него в ПЗУ и не могут быть изменены без его повторной перезаписи. Длина пакетов - 116 байт. Нулевой байт информационной части пакета содержит информацию о состоянии датчиков внешних событий, которые можно подключить к пинговалке при помощи клеммников. Каждый бит отвечает за определенный датчик. Каждый клемник имеет 2 контакта: общий и информационный (подключенный через резистор к шине питания). Таким образом, можно подавать TTL-уровень на инф. вход или просто замыкать его на землю. К клемнику можно подключить, например, обычный концевик, реагирующий на вскрытие двери тех. этажа. Биты 0 и 1 выведены не на клемники, а на отдельный разъем (в типовом варианте туда заводятся сигналы от источника резервного питания, информирующие о пропадании напряжения в сети и о завершении зарядки аккумулятора).

Стандартный блок имеет объем ПЗУ 2 кБайта, поэтому используются только биты 0..3. Биты 4..7 работать не будут, т.е. может быть максимум 4 входа на каждую пинговалку. Но возможно изготовление варианта и на 8 входов.

При передаче Ethernet-пакета устройство не умеет распознавать коллизии, поэтому его рекомендуется включать в отдельный порт свитча (в данном случае свитч исключает появление коллизий). При включении в порт хаба работать тоже будет, но велика вероятность потери пакетов, которые повторно передаваться не будут.

Под Линуксом проверить работоспособность можно при помощи команды: tcpdump -nel, которая будет выводить на экран все полученные пакеты. В принципе, можно написать скрипт для мониторинга состояния информационных входов, который будет использовать команду tcpdump.

Существует бесплатная программа PingSTAT v1.0, которая позволяет смотреть состояние пинговалок через web-интерфейс. Программу можно взять здесь.
