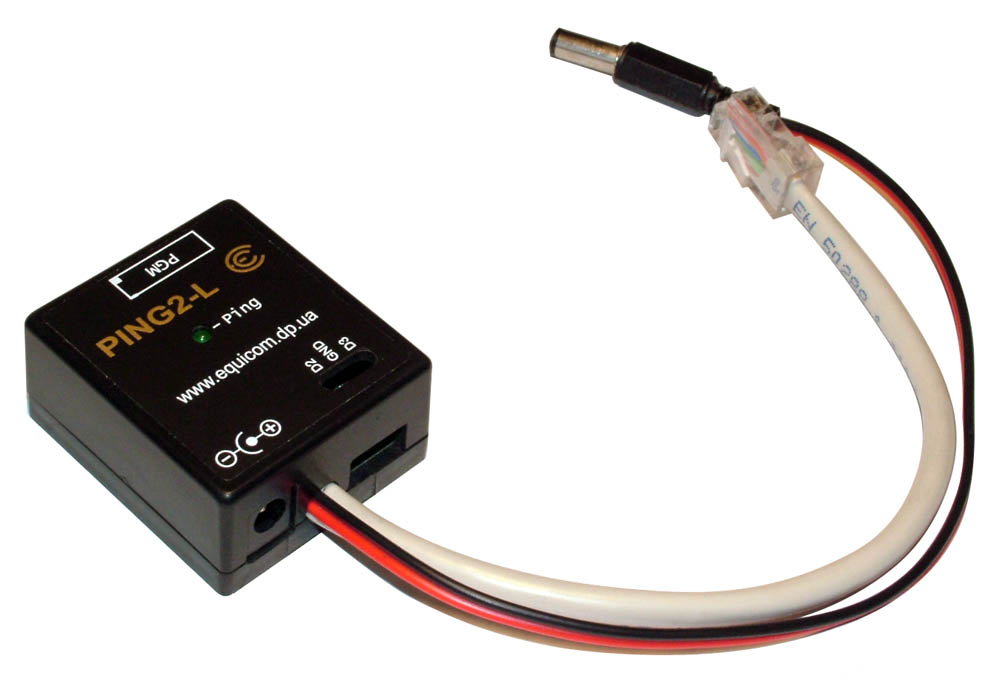

Пристрій діагностики та моніторингу мереж PING2-L
Пристрої PING2-L призначені для контролю працездатності сегментів мереж Ethernet, а також для охорони та віддаленого моніторингу різних об'єктів по мережі Ethernet. Дані пристрої є формувальниками тестових UDP-пакетів із підтримкою тегів IEEE 802.1Q VLAN, можливість прийому пакетів відсутня.
Апаратні особливості
- 4 цифрові входи для підключення дворівневих датчиків: відчинення дверей, розбиття скла, руху, пожежної сигналізації і т.д.
- Порт 10Base-T Half duplex – працює тільки на передачу, можливість прийому пакетів відсутня
- Світлодіодна індикація передачі пакетів
- Вбудований Watchdog таймер
- Напруга живлення +8..16В, максимальна потужність споживання 0,4 Вт
- Джерело живлення не входить до комплекту поставки
Програмні особливості
- Генерація UDP-пакетів із підтримкою тегів IEEE 802.1Q VLAN
- Налаштування користувачем параметрів пристрою і пакетів, що генеруються: IP адреса відправника, IP адреса одержувача, MAC адреса відправника, MAC адреса одержувача, номер вихідного UDP порту, номер вхідного UDP порту, період прямування пакетів, а також параметри Priority, CFI та VID при включенні тегів 802.1Q VLAN
- Для налаштування параметрів пристрій підключається до COM-порту комп'ютера за допомогою спеціального шнура PGM-RS232, для конфігурування може використовуватись будь-яка термінальна програма
Технічна документація
Firmware v1.6 (з додатковими функціями) |
|
|
|
Firmware v1.2, 1.3 (з підтримкою IEEE 802.1Q VLAN) |
|
|
|
Firmware v1.0, 1.1 (без підтримки IEEE 802.1Q VLAN) |
|
|
Історія версій firmware
Програма PingSTAT
Для прийому та аналізу UDP пакетів, що генеруються пристроями серії PING2 (пінгер), пропонується безкоштовна програма PingSTAT. Її основні можливості:
- Програма виступає як SNMP агент і дозволяє отримати повну інформацію про всі контрольовані пінгери при зверненні до неї за протоколом SNMP v1, v2. Завдяки цьому з'являється можливість використовувати пристрої PING2 практично з будь-якою стандартною системою моніторингу, що збирає дані про контрольовані об'єкти за протоколом SNMP.

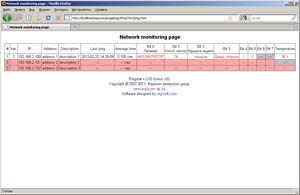

- Програма формує web-сторінку (див. зразок), в якій у вигляді таблиці відображається інформація по всі контрольовані пінгери: час прийому останнього пакета, середній інтервал між пакетами, стан зовнішніх цифрових входів, значення температури (якщо до входу АЦП підключений термодатчик). Є можливість налаштування стилю таблиці та забарвлення її елементів залежно від характеру подій, що відбуваються з кожним пінгером.
- При настанні будь-якої події з пінгером (наприклад: змінився стан зовнішнього цифрового датчика, припинився або відновився потік пакетів, температура вийшла за допустимі межі) запускається скрипт, якому як вхідні параметри передається повна інформація про стан даного пінгера. За допомогою цього скрипта можна відповідним чином відреагувати на подію: додати рядок до log-файлу, надіслати повідомлення на e-mail або SMS на мобільний телефон, вивести повідомлення на екран комп'ютера, відправити SNMP Trap повідомлення і т.д.
- Програма може контролювати будь-яку кількість пінгерів.
Завантажити програму >>
