Пристрої віддаленого моніторингу

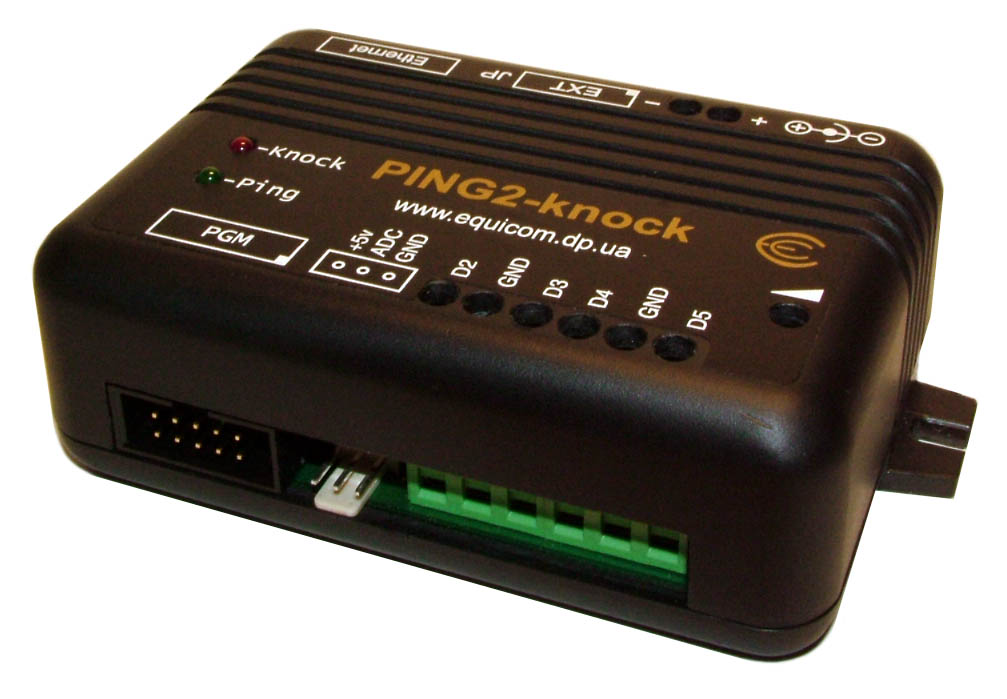

PING2, PING2-knock
Пристрої PING2(-knock) призначені для контролю працездатності сегментів мереж Ethernet, а також для охорони та віддаленого моніторингу різних об'єктів по мережі Ethernet. Дані пристрої формують тестові UDP-пакети із підтримкою тегів IEEE 802.1Q VLAN, можливість прийому пакетів відсутня.
Існує дві модифікації пристрою: PING2 и PING2-knock, вони відрізняються тільки наявністю в PING2-knock датчика удару.
З початку 2012 р. маркуються як PING2.1(-knock) (маркування на наклейці з нижньої сторони корпусу). На відміну від базової моделі можуть використовуватися спільно з комбінованим датчиком мережі 220В і напруги на акумуляторі PS2.
Апаратні особливості
- 7 цифрових входів для підключення дворівневих датчиків: відчинення дверей, розбиття скла, руху, пожежної сигналізації
- 1 вхід 8-бітного АЦП, до якого можна підключити датчики температури, вологості і т.д.
- Вбудований knock-сенсор – датчик удару з регульованою чутливістю (тільки у модифікації PING2-knock)
- Роз'єм розширення EXT для підключення додаткового обладнання
- Порт 10Base-T Half duplex – працює тільки на передачу, можливість прийому пакетів відсутня
- Світлодіодна індикація передачі пакетів та спрацювання датчика удару
- Вбудований Watchdog таймер
- Напруга живлення +8..20В, максимальний струм споживання 60 мА
- Джерело живлення не входить до комплекту поставки
Програмні особливості
- Генерація UDP-пакетів із підтримкою тегів IEEE 802.1Q VLAN
- Налаштування користувачем параметрів пристрою і пакетів, що генеруються: IP адреса відправника, IP адреса одержувача, MAC адреса відправника, MAC адреса одержувача, номер вихідного UDP порту, номер вхідного UDP порту, період прямування пакетів, а також параметри Priority, CFI та VID при включенні тегів 802.1Q VLAN
- Для налаштування параметрів пристрій підключається до COM-порту комп'ютера за допомогою спеціального шнура PGM-RS232, для конфігурування може використовуватись будь-яка термінальна програма
Технічна документація
Firmware v1.6 (з додатковими функціями) |
|
|
|
Firmware v1.2, 1.3 (з підтримкою IEEE 802.1Q VLAN) |
|
|
|
Firmware v1.0, 1.1 (без підтримки IEEE 802.1Q VLAN) |
|
|
Історія версій firmware
Додаткова інформація
Особливості підключення сумісного обладнання до пристроїв серій PING2 та PING3 за допомогою роз'єму розширення EXT
Програма PingSTAT
Для прийому та аналізу UDP пакетів, що генеруються пристроями серії PING2 (пінгер), пропонується безкоштовна програма PingSTAT. Її основні можливості:
- Програма виступає як SNMP агент і дозволяє отримати повну інформацію про всі контрольовані пінгери при зверненні до неї за протоколом SNMP v1, v2. Завдяки цьому з'являється можливість використовувати пристрої PING2 практично з будь-якою стандартною системою моніторингу, що збирає дані про контрольовані об'єкти за протоколом SNMP.

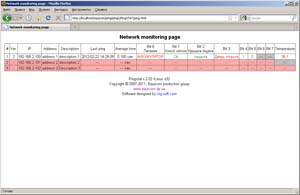

- Програма формує web-сторінку (див. зразок), в якій у вигляді таблиці відображається інформація по всі контрольовані пінгери: час прийому останнього пакета, середній інтервал між пакетами, стан зовнішніх цифрових входів, значення температури (якщо до входу АЦП підключений термодатчик). Є можливість налаштування стилю таблиці та забарвлення її елементів залежно від характеру подій, що відбуваються з кожним пінгером.
- При настанні будь-якої події з пінгером (наприклад: змінився стан зовнішнього цифрового датчика, припинився або відновився потік пакетів, температура вийшла за допустимі межі) запускається скрипт, якому як вхідні параметри передається повна інформація про стан даного пінгера. За допомогою цього скрипта можна відповідним чином відреагувати на подію: додати рядок до log-файлу, надіслати повідомлення на e-mail або SMS на мобільний телефон, вивести повідомлення на екран комп'ютера, відправити SNMP Trap повідомлення і т.д.
- Програма може контролювати будь-яку кількість пінгерів.
Завантажити програму >>
