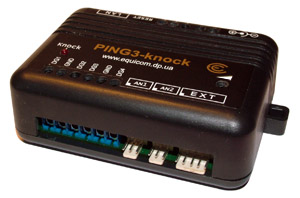

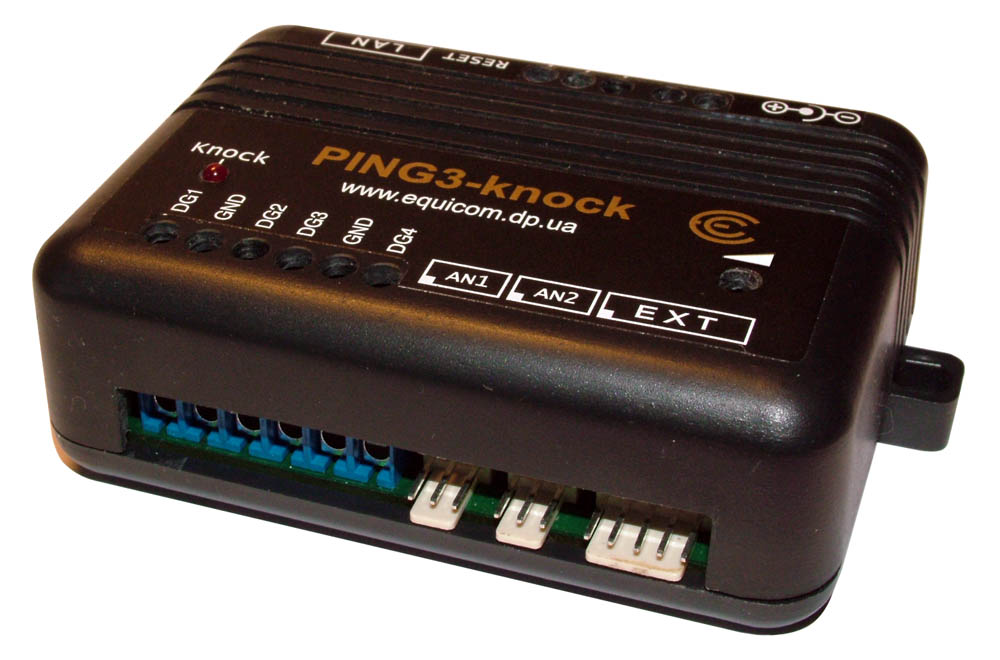

Пристрої віддаленого моніторингу та керування PING3, PING3-knock
PING3(-knock) – багатофункціональний пристрій, призначений для контролю працездатності сегментів мереж Ethernet, а також для охорони, віддаленого моніторингу та управління різними об'єктами по мережі Ethernet.
Існує дві модифікації пристрою: PING3 и PING3-knock, вони відрізняються лише наявністю в PING3-knock датчика удару.
Апаратні особливості
- 5 цифрових ліній I/O (4-TTL, 1-LVTTL рівень), кожна з яких незалежно може бути запрограмована як вхід або вихід. До вхідних ліній можуть бути підключені дворівневі датчики: відчинення дверей, розбиття скла, руху пожежної сигналізації. Вихідні лінії можуть використовуватись для керування різними навантаженнями за допомогою зовнішніх схем узгодження.
- 10-бітовий АЦП
- 3 зовнішні аналогові входи, до яких можна підключити датчики температури, вологості тощо
- внутрішній вхід для вимірювання власної напруги живлення пристрою
- 2 канали управління живленням зовнішніх пристроїв
- канал 1 – "сухі контакти" реле
- канал 2 – вихід LVTTL рівня
- Вхід Power Sensor (TTL-рівень), що дозволяє контролювати наявність напруги в мережі електроживлення при підключенні до нього зовнішнього датчика наявності мережі 220В, або джерела безперебійного живлення з функцією інформування про перехід на резервне живлення
- Вбудований knock-сенсор – датчик удару з регульованою чутливістю (тільки у модифікації PING3-knock)
- Роз'єм розширення EXT для підключення додаткового обладнання
- Порт 10Base-T Half duplex
- Світлодіодна індикація включення, приймання/передачі пакетів та спрацювання датчика удару
- Вбудований Watchdog таймер
- Напруга живлення +8..20В, максимальна потужність споживання 1,6 Вт
- Джерело живлення не входить до комплекту поставки
Програмні особливості
- Настроювані статична IP адреса, MAC адреса, маска підмережі, шлюз
- Двосторонній обмін даними через мережу Ethernet, підтримка протоколу ARP
- Підтримка тегів IEEE 802.1Q VLAN
- Віддалений моніторинг та управління через WEB інтерфейс, Telnet, SNMP v1, v2c
- Відповідь на ICMP запити (Ping)
- підтримка фрагментації пакетів
- максимальна довжина пакета 5912 байт
- Надсилання ICMP запитів (Ping)
- підтримка фрагментації пакетів
- максимальна довжина пакета 65535 байт
- спостереження в реальному часі відсотка втрат пакетів та часу відгуку
- Різні режими роботи каналів керування живленням
- Ping mode – контроль доступності до 3-х IP адрес і вимкнення (або включення) живлення навантаження на заданий інтервал часу при зникненні зв'язку (завдання різних логічних функцій для аналізу відповідей від кожної IP адреси, гнучке налаштування параметрів ICMP пакетів для кожної адреси). Режим може використовуватися, наприклад, для автономного перезавантаження активного мережевого обладнання, що «зависло». Також можливе перезавантаження обладнання вручну.
- Analog mode – керування живленням навантаження залежно від напруги на аналоговому вході (вище або нижче за межу, або знаходження в діапазоні значень)
- Ручний режим –незалежне керування навантаженням у кожному каналі за командою оператора
- Функція охоронної сигналізації – включення сирени при спрацьовуванні хоча б одного з двох дворівневих датчиків (тільки у firmware з індексами "a" та "b" після номеру версії)
- Надсилання SNMP трапів v2c з можливістю підтвердження за чотирма заданими адресами при настанні будь-яких подій, пов'язаних з функціонуванням пристрою: зміна стану зовнішніх датчиків, зміна напруги на аналоговому вході, зміна стану каналу керування живленням тощо
- Два облікові записи користувачів з можливістю зміни пароля
- Admin –повний контроль над усіма функціями
- User –лише спостереження за станом пристрою
- Обмеження адміністративного доступу (2 дозволені діапазони IP адрес)
- Віддалене оновлення програмного забезпечення (firmware)
- Скидання всіх налаштувань до початкових значень за допомогою кнопки Reset або віддалено через інтерфейс користувача
- Збереження всіх налаштувань у файл конфігурації та подальше завантаження з файлу
