Ящики серии LineBox3

Ящики серии LineBox3 имеют пенальную конструкцию двери. Существует два варианта замков для данных ящиков: типовой цилиндрический винтовой замок (LineBox3, ключами комплектуется за дополнительную плату) и навесной замок с индивидуальными ключами (LineBox3x, в комплект входит 3 ключа). Толщина металла 1,5..2 мм.



Винтовой замок Навесной замок



Ящики серии LineBox3 выпускаются двух типоразмеров: LineBox3-330 и LineBox3-450, каждый из них имеет определенные особенности конструкции. Кроме этого, возможно изготовление ящиков LineBox3 других габаритных размеров по индивидуальному заказу. При этом могут быть использованы технические решения, описанные в разделе нестандартные ящики, такие, как например концевики вскрытия, крепеж под дополнительное оборудование и т.д.

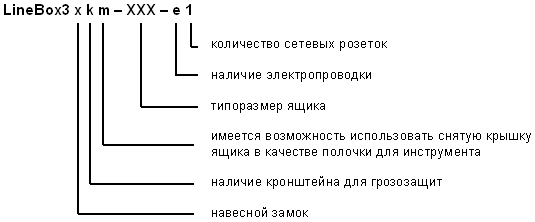

Общая маркировка ящиков:







LineBox3-330 - размеры 330 х 270 х 107 мм

Внешний вид ящика с закрытой крышкой

В ящике имеется:

- 4 отверстия диаметром 6,5 мм для крепления к стене

- 7 отверстий диаметром 16 мм для ввода кабелей (в верхней стенке)

- болт заземления М6 с гайкой и шайбой

Ящик может поставляться как в несобранном виде, так и с электропроводкой.

Электропроводка включает в себя:

- входной клеммник - 1 шт

- плавкие предохранители на ток 3А - 2 шт

- розетку с заземляющим контактом - 1 шт

Существует комплектация ящика LineBox3k, специально предназначенная для установки внутрь одного 8-портового коммутатора и восьми грозозащит. Кроме вышеперечисленного в данном ящике имеется:

- отсек для установки коммутатора с креплением резиновой стяжкой
- кронштейн для установки 8-ми грозозащит типа NPROT
- направляющие скобы для укладки проводов

Ящик в такой комплектации также может поставляться как в несобранном виде, так и с электропроводкой.



Возможна установка в ящик комплекта резервного питания для коммутатора. В состав комплекта входит:

- источник бесперебойного питания IP4

- трансформатор силовой 220/26В

- аккумулятор 2,2 Ач

- выключатель питания коммутатора с индикацией включения

В снятом состоянии крышка может быть вставлена в специальные пазы в нижней части ящика и использоваться в качестве удобной полочки для инструмента (в модификации LineBox3m). При оформлении заказа наличие данной опции необходимо оговаривать отдельно.

Все возможные модификации ящиков LineBox3-330 перечислены в следующей таблице. К любому из вариантов могут быть добавлены индексы: "x" - навесной замок, "k" - наличие кронштейна для грозозащит, "m" - возможность использования крышки в качестве полочки для инструмента. В ящик любой модификации может быть установлен комплект резервного питания.



LineBox3-330
Ящик без электропроводки
LineBox3-330-e1
Ящик с электропроводкой и одной розеткой





LineBox3-450 - размеры 450 х 320 х 150 мм

В ящике имеется:

- 4 отверстия диаметром 6,5 мм для крепления к стене

- 6 отверстий диаметром 20 мм для ввода кабелей (в нижней стенке)

- болт заземления М6 с гайкой и шайбой



Ящик может поставляться как в несобранном виде, так и с электропроводкой.



Электропроводка включает в себя:

- входной клеммник - 1 шт

- плавкие предохранители на ток 3А - 2 шт

- розетки с заземляющим контактом - 1 или 2 шт

Все возможные модификации ящиков LineBox3-450 перечислены в следующей таблице. К любому из вариантов могут быть добавлены индексы "x" - навесной замок и "m" - возможность использования крышки в качестве полочки для инструмента. В ящик любой модификации может быть установлен комплект резервного питания.



LineBox3-450
Ящик без электропроводки
LineBox3-450-e1
Ящик с электропроводкой и одной розеткой
LineBox3-450-e2
Ящик с электропроводкой и двумя розетками
