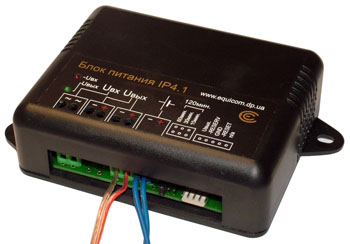

Источник бесперебойного питания (ИБП) IP4.1 предназначен для питания различного маломощного телекоммуникационного оборудования (например, неуправляемых Ethernet коммутаторов), имеющего внешний сетевой адаптер. ИБП выдает на выход постоянное стабилизированное напряжение, имеются модификации с выходным напряжением 3,3В, 5В и 8,5В (как правило, подходит для питания оборудования, рассчитанного на 12В). Максимальная выходная мощность 10Вт.

ИБП может работать от источника переменного (18..30В) или постоянного (18..45В) напряжения, для подключения к сети 220В используется внешний силовой трансформатор. Для резервного электропитания подключается внешний аккумулятор напряжением 12В емкостью не менее 2,2Ач. Производится контроль заряда/разряда аккумулятора и отключение нагрузки при разряде аккумулятора до напряжения 10,5В. При пропадании напряжения в сети обеспечивается переход на резервное питание без скачка выходного напряжения, аналогично происходит переход на сетевое питание при появлении напряжения в сети. Наличие сетевого и выходного напряжения индицируется светодиодами.

При наличии напряжения в сети допускается «горячая» замена аккумулятора без выключения нагрузки, а также обеспечивается «холодный» старт от аккумулятора при отсутствии напряжения в сети.

ИБП имеет фильтр сетевых помех и защиту от короткого замыкания на выходе, при устранении замыкания работоспособность устройства автоматически восстанавливается.

Возможно использование ИБП в системах с дистанционным питанием, когда входное переменное или постоянное напряжение подается по неиспользуемым проводам кабеля «витая пара».

ИБП имеет встроенный таймер сброса (перезагрузки по питанию) подключенного оборудования, сброс производится путем кратковременного (1,25с) отключения выходного напряжения. Активизация таймера и задание временного интервала между сбросами производится при помощи внешних перемычек.

Имеется разъем расширения EXT для подключения внешнего совместимого оборудования, например, устройств мониторинга PING2(-knock) и PING3(-knock). При совместном использовании с этим оборудованием появляются следующие возможности:

• Дистанционная перезагрузка подключенного оборудования, например, при пропадании пинга на заданные IP адреса
• Дистанционный контроль наличия напряжения в сети 220В, что позволяет своевременно зафиксировать факт перехода ИБП на резервное питание
• Дистанционное измерение напряжения на клеммах аккумулятора, что позволяет контролировать степень его зарядки и прогнозировать оставшееся время автономной работы (только в модификации IP4.1u)

Разъем EXT также обеспечивает питание подключенного совместимого оборудования.

ИБП выпускается в различныхх модификациях, которые отличаются выходным напряжением и возможностью измерения напряжения на аккумуляторе через резъем EXT. Ниже приведена общая маркировка ИБП (маркировка присутствует только на наклейке с серийным номером на нижней стороне корпуса):



Раздельная компоновка (ИБП, силовой трансформатор, аккумулятор) специально предназаначена для более удобного размещения оборудования в магистральном ящике. На рисунке показан ящик LineBox3 в сборе:
