Блоки захисту NPROT9 та NPROT10 призначені для використання в 1-2 зонах блискавкозахисту. Рекомендуються для встановлення на ділянках мережі, прокладених усередині приміщень, а також зовнішніх ділянках мережі малої довжини. Пристрої мають безкорпусне виконання, їх конструкція оптимізована для встановлення на спеціальні кронштейни, що поставляються окремо або у складі металевих ящиків для обладнання. Кріплення до кронштейнів проводиться за допомогою гвинтів М3, для яких в платі захисту від гроз є отвори з контактними площадками. Таким чином, забезпечується надійний електричний контакт «земляного» проводу блоку захисту з кронштейном, який необхідно якісно заземлити. Однак можливе використання пристроїв і без встановлення на кронштейн за умови підключення до шини заземлення будь-яким іншим способом. Тип портів, що захищаються - RJ-45 10BASE-T и 100BASE-TX.



Блоки захисту NPROT9 і NPROT10 випускаються у двох варіантах, які незначно відрізняються принциповою схемою та електричними характеристиками:

NPROT9(10)-L – як пороговий елемент використовується неонова лампа, напруга спрацьовування щодо землі 70-90В.

NPROT9(10)-L400 – як пороговий елемент використовується варистор, напруга спрацьовування щодо землі 380-480В. Цей варіант менш критичний до якості заземлення, при цьому має більш високу вартість. Рекомендується виключно для захисту портів обладнання, до яких підключено кінцеві комп'ютери, якісне заземлення яких забезпечити неможливо.



Блоки захисту NPROT9 та NPROT10 відрізняються способом підключення кабелю. NPROT9 має клемники, NPROT10 - розетку RJ-45. Кожен тип має кілька модифікацій:

	NPROT9 - клемні з'єднувачі, виготовлені за технологією CAGE CLAMP (клітинна натяжна пружина). Використання з'єднувачів такого типу дозволяє скоротити час монтажу виробу та обійтись без спеціального інструменту. Крім того, технологія CAGE CLAMP забезпечує надійний контакт, параметри якого не змінюються з часом і не залежать від перерізу проводу, що використовується. Максимальний переріз проводу 1,5 мм2
	NPROT9.2 - гвинтові клемники, крок 3,5 мм. Максимальний переріз проводу 1 мм2
	NPROT9.3 - посилені гвинтові клемники, крок 5 мм. Максимальний переріз проводу 2,5 мм2
	NPROT10 - горизонтальна розетка RJ-45
	NPROT10p - вертикальна розетка RJ-45
	NPROT10s - горизонтальна экранована розетка RJ-45



Усі можливі модифікації блоків захисту NPROT9 та NPROT10 перераховані в таблиці:



NPROT9-L	Пружинні клеми
NPROT9.2-L	Гвинтові клеми крок 3,5 мм
NPROT9.3-L	Гвинтові клеми крок 5 мм
NPROT9-L400	Пружинні клеми, Ugs~=400В
NPROT9.2-L400	Гвинтові клеми крок 3,5 мм, Ugs~=400В
NPROT9.3-L400	Гвинтові клеми крок 5 мм, Ugs~=400В
NPROT10-L	Горизонтальна розетка RJ-45
NPROT10p-L	Вертикальна розетка RJ-45
NPROT10s-L	Экранована розетка RJ-45
NPROT10-L400	Горизонтальна розетка RJ-45, Ugs~=400В
NPROT10p-L400	Вертикальна розетка RJ-45, Ugs~=400В
NPROT10s-L400	Экранована розетка RJ-45, Ugs~=400В



Дані моделі грозозахистів мають такі особливості:

- На всіх сигнальних лініях є плавкі перемички для захисту по струму. Їх наявність дуже важлива у разі "відгоряння" нуля мережі живлення на об'єкті, де встановлений занулений грозозахист. У цьому випадку перемички виконують функцію протипожежного захисту.

- Перед плавкими перемичками є іскрові проміжки між сигнальними проводами та землею. У разі появи на вході грозозахисту високої напруги після перегорання перемичок, пробій на землю відбувається через дані іскрові проміжки, виключаючи тим самим пробій на інші ділянки схеми.

- Порівняно з попередніми моделями NPROT7(8) зменшено розмір друкованої плати. Завдяки цьому зменшилося загасання сигналу, що вноситься пристроєм, і спростився монтаж грозозахисту в умовах обмеженого простору всередині телекомунікаційних боксів.

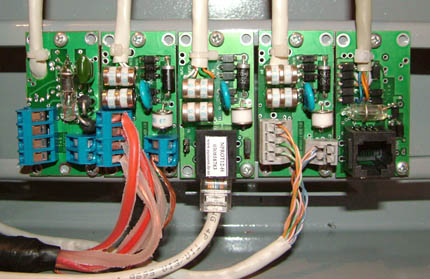

За кріпленням блоків захисту збережена повна сумісність з усіма попередніми моделями:
