PING3-PWR2 – багатофункціональний пристрій, основною функцією якого є віддалене керування двома незалежними розетками живлення 220В по мережі Ethernet. Крім цього, пристрій може бути використаний для контролю працездатності сегментів мереж Ethernet, а також для охорони, віддаленого моніторингу та управління різними об'єктами без безпосередньої присутності людини (як пристрій «віддаленої присутності»).

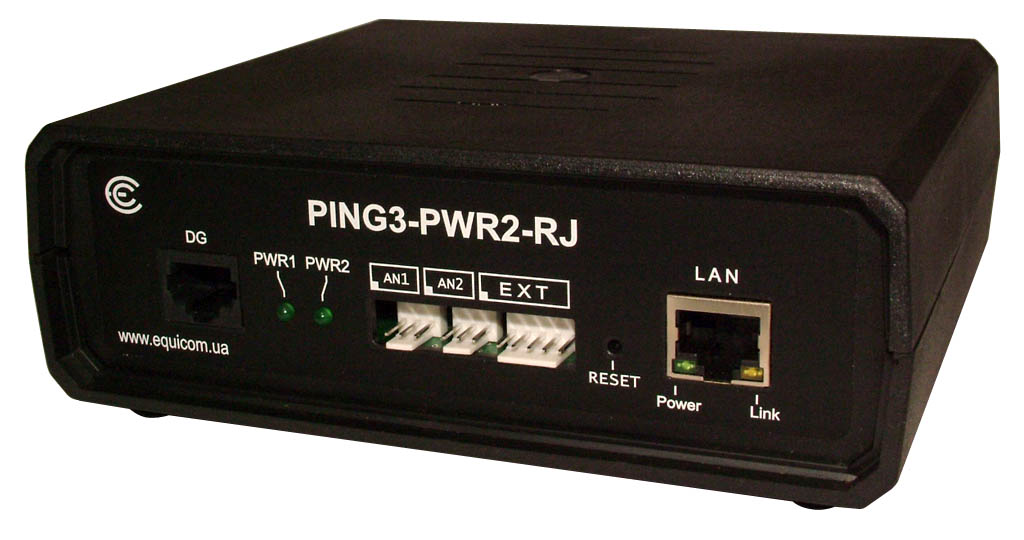

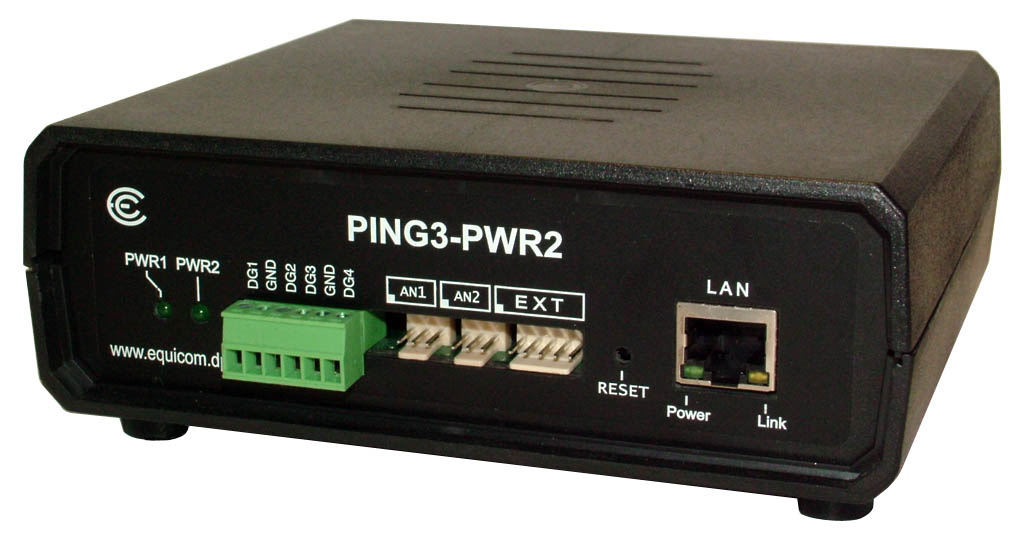

Пристрій випускається у двох модифікаціях, які відрізняються тільки способом підключення зовнішніх сигнальних проводів до цифрових ліній DG1..DG4: PING3-PWR2 (гвинтові клемники) та PING3-PWR2-RJ (розетка RJ-45).

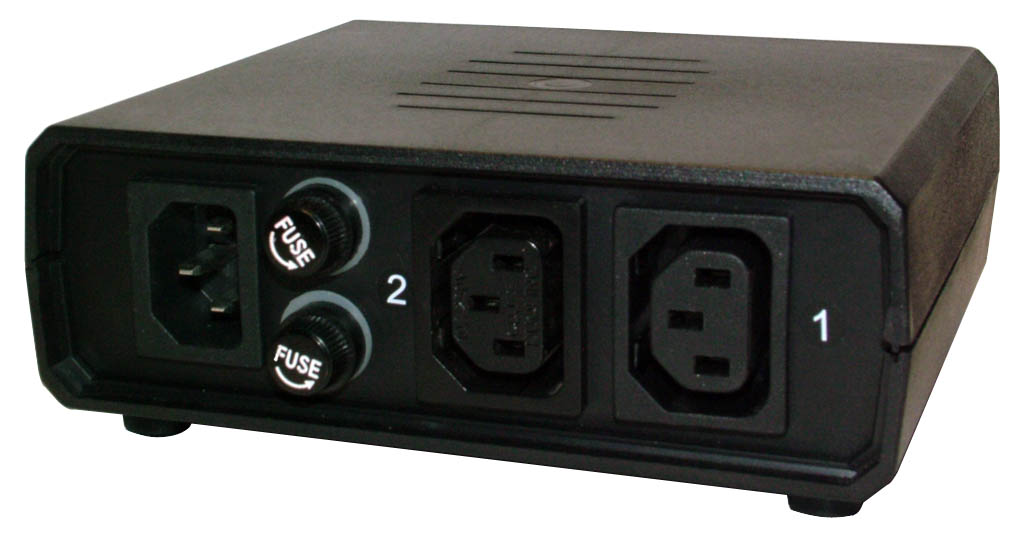

Для кожної модифікації можливі два варіанти виконання: PING3-PWR2(-RJ) роз'ємом IEC 60320 C14 для підключення до мережі (як показано на фотографії, в цьому випадку мережевий шнур не входить в комплект поставки і купується окремо) та PING3-PWR2(-RJ)/C з власним незнімним мережевим шнуром (відповідне маркування є тільки на наклейці з серійним номером на нижній стороні корпусу).



Загальне маркування пристроїв:





Апаратні особливості

• 3 канали управління живленням зовнішніх пристроїв
  • канали 1 і 2 – розетки 220В, 1100 ВА
  • канал 3 – вихід LVTTL рівня
• 5 цифрових ліній I/O (4-TTL, 1-LVTTL рівень), кожна з яких незалежно може бути запрограмована як вхід або вихід. До вхідних ліній можуть бути підключені дворівневі датчики: відчинення дверей, розбиття скла, руху, пожежної сигналізації. Вихідні лінії можуть використовуватись для керування різними навантаженнями за допомогою зовнішніх схем узгодження.
• 3 аналогові входи (10-бітний АЦП), до яких можна підключити датчики температури, вологості і т.д.
• Power Sensor (TTL-рівень), що дозволяє контролювати наявність напруги в мережі електроживлення при підключенні до нього зовнішнього датчика наявності мережі 220В
• Роз'єм розширення EXT для підключення додаткового обладнання
• Порт 10Base-T Half duplex
• Світлодіодна індикація включення в мережу, прийому/передачі пакетів та включення живлення в каналах 1 та 2
• Вбудований Watchdog таймер

Програмні особливості

• Настроювані статична IP адреса, MAC адреса, маска підмережі, шлюз
• Двосторонній обмін даними через мережу Ethernet, підтримка протоколу ARP
• Підтримка тегів IEEE 802.1Q VLAN
• Віддалений моніторинг та управління через WEB інтерфейс, Telnet, SNMP v1, v2c
• Відповідь на ICMP запити (Ping)
  • підтримка фрагментації пакетів
  • максимальна довжина пакета 5912 байт
• Надсилання ICMP запитів (Ping)
  • підтримка фрагментації пакетів
  • максимальна довжина пакета 65535 байт
  • спостереження в реальному часі відсотка втрат пакетів та часу відгуку
• Різні режими роботи каналів керування живленням
  • Ping mode – контроль доступності до 3-х IP адрес і вимкнення (або включення) живлення навантаження на заданий інтервал часу при зникненні зв'язку (завдання різних логічних функцій для аналізу відповідей від кожної IP адреси, гнучке налаштування параметрів ICMP пакетів для кожної адреси). Режим може використовуватися, наприклад, для автономного перезавантаження активного мережевого обладнання, що «зависло». Також можливе перезавантаження обладнання вручну.
  • Analog mode – керування живленням навантаження залежно від напруги на аналоговому вході (вище або нижче за межу, або знаходження в діапазоні значень)
  • Ручной режим –незалежне керування навантаженням у кожному каналі за командою оператора
• Функція охоронної сигналізації – включення живлення в каналі 1 при спрацьовуванні хоча б одного з двох дворівневих датчиків (тільки у firmware з індексами "a" та "b" після номера версії)
• Надсилання SNMP трапів v2c з можливістю підтвердження за чотирма заданими адресами при настанні будь-яких подій, пов'язаних з функціонуванням пристрою: зміна стану зовнішніх датчиків, зміна напруги на аналоговому вході, зміна стану каналу керування живленням і т.д.
• Два облікові записи користувачів з можливістю зміни пароля
  • Admin –повний контроль над усіма функціями
  • User –лише спостереження за станом пристрою
• Обмеження адміністративного доступу (2 дозволені діапазони IP адрес)
• Віддалене оновлення програмного забезпечення (firmware)
• Скидання всіх налаштувань до початкових значень за допомогою кнопки Reset або віддалено через інтерфейс користувача
• Збереження всіх налаштувань у файл конфігурації та подальше завантаження з файлу

З липня 2015 р. у конструкцію пристрою внесено зміну: з нижньої сторони корпусу додано перемички, що визначають стан керованих розеток 220В при перезавантаженні пристрою та при оновленні прошивки (ВКЛ/ВИМК). Тепер при відповідній установці перемички з'явилася можливість віддаленого оновлення firmware у випадку, якщо зв'язок з PING3-PWR2 здійснюється через комутатор, який живиться від керованої розетки. Раніше це призводило до втрати зв'язку із пристроєм.



Технічне керівництво (апаратна частина)

Документація з ПЗ, завантаження firmware та MIB



Додаткова інформація

Особливості підключення сумісного обладнання до пристроїв серій PING2 та PING3 за допомогою роз'єму розширення EXT
