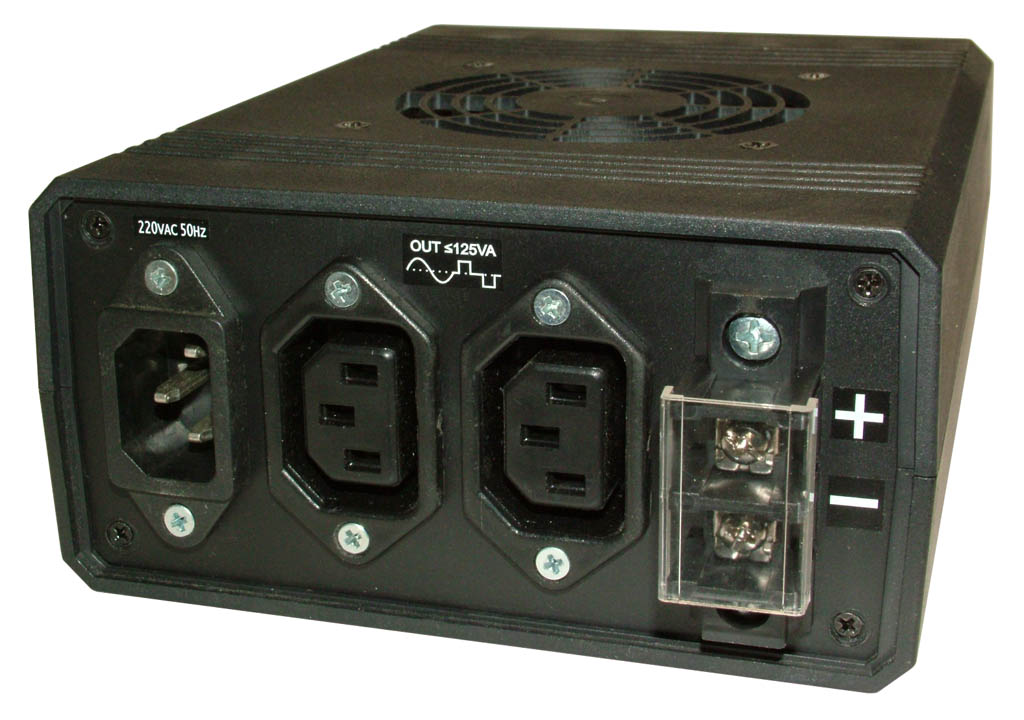

Джерело безперебійного живлення IP7 Джерело безперебійного живлення (ДБЖ) IP7 призначене для живлення різного телекомунікаційного обладнання, розрахованого на підключення до мережі 220В. Залежно від модифікації, ДБЖ може видавати на вихід змінну або постійну напругу.
ДБЖ випускається у трьох модифікаціях: IP7-AC, IP7-ACDC и IP7-DC, основні відмінності між ними показані в таблиці:
Увага! До виходу IP7-DC та IP7-ACDC не допускається підключати навантаження, що має на вході силовий трансформатор 50Гц, а також лампи розжарювання, розраховані на напругу 220В. Можна підключати лише пристрої, що мають імпульсне джерело живлення (необхідно враховувати, що для деяких моделей обладнання має значення полярність вхідної напруги). ДБЖ розрахований на експлуатацію з акумуляторними батареями (АКБ) ємністю не менше 7Ач наступних типів:

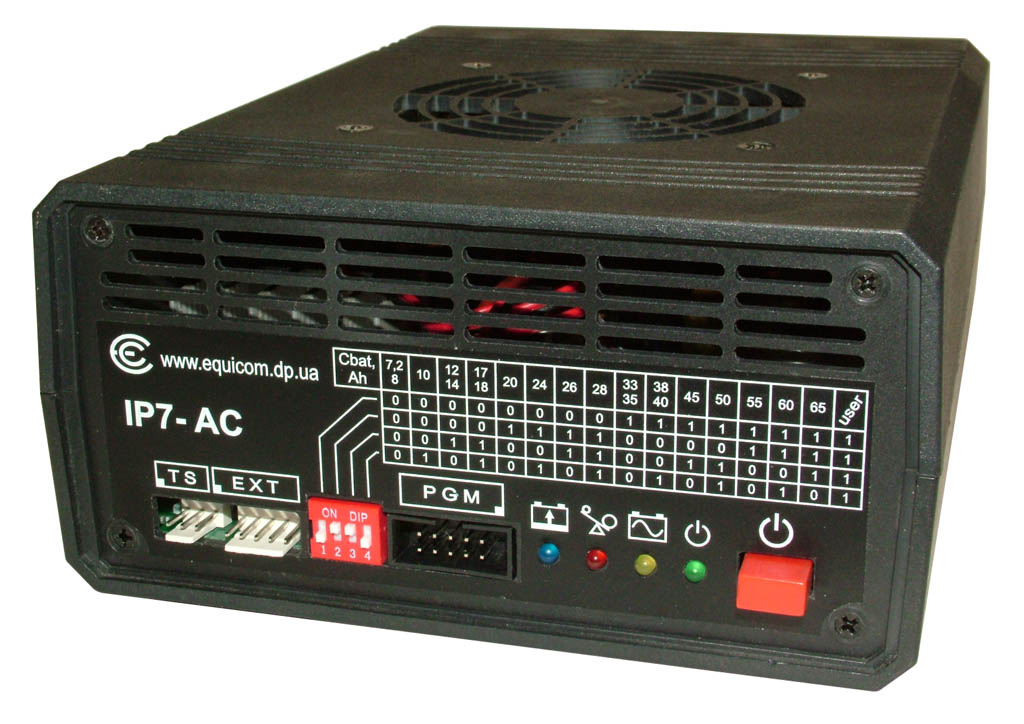

При роботі від мережі ДБЖ заряджає акумулятор за чотириступінчастим методом, що гарантує найповнішу зарядку та максимальний ресурс батареї. Параметри заряджання вибираються пристроєм автоматично в залежності від типу та ємності АКБ, яка задається за допомогою перемикачів на передній панелі. При підключенні зовнішнього термодатчика TS-AN1, закріпленого на корпусі АКБ, автоматично включаються додаткові функції, що дозволяють значно збільшити термін служби батареї: для кислотних АКБ – температурна компенсація напруги заряду, для всіх видів Li-ion АКБ – контроль допустимого для заряджання діапазону температур. Термодатчик купується окремо. Максимальний струм заряджання 3,5А. Є захист від короткого замикання на виході зарядного пристрою, індикація стадії зарядки, спрацьовування захисту та відключення АКБ. Є можливість локально, віддалено або за розкладом запускати тест АКБ з метою діагностувати стан батареї та своєчасно ухвалити рішення про необхідність її заміни. При зникненні мережі відбувається автоматичний перехід живлення від АКБ. У процесі роботи від батареї здійснюється контроль напруги на її клемах, при розряді до певної напруги (може бути змінено користувачем) відбувається відключення навантаження та ДБЖ переходить у режим мікропотужного споживання. При наступній появі напруги у мережі відразу ж відновлюється живлення навантаження і починається зарядка АКБ. За наявності напруги в мережі допускається «гаряча» заміна акумулятора без вимкнення навантаження, а також забезпечується «холодний» старт від акумулятора за відсутності напруги в мережі. При роботі від батареї є захист ДБЖ від перевантаження та короткого замикання по виходу, спрацьовування захисту індикується світлодіодом. ДБЖ має кнопку та світлодіодну індикацію включення навантаження, а також індикацію роботи від АКБ. Охолодження примусове за допомогою вбудованого вентилятора, швидкість обертання якого залежить від температури компонентів схеми. Є тепловий захист у разі виходу вентилятора з ладу чи його недостатньої продуктивності. Є роз'єм розширення EXT для підключення зовнішнього сумісного обладнання, наприклад, пристроїв моніторингу PING2(-knock) и PING3(-knock). У разі спільного використання з цим обладнанням з'являються такі можливості:

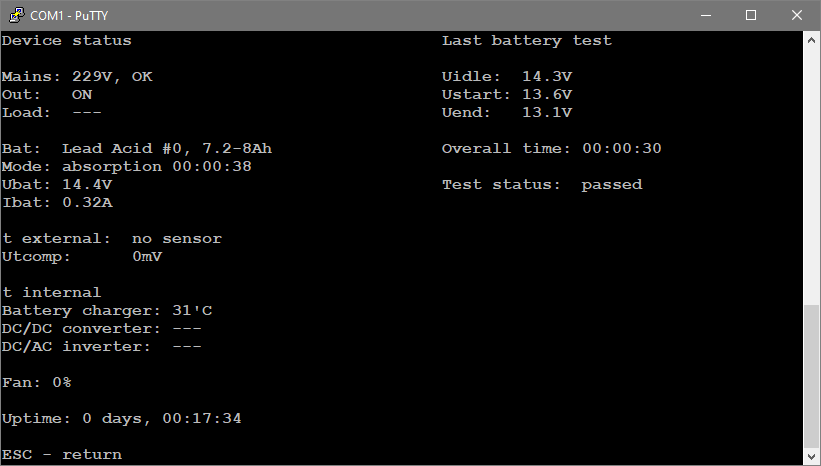

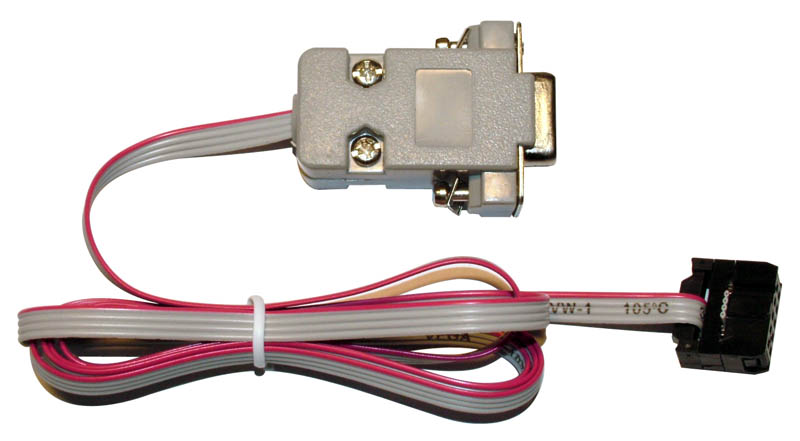

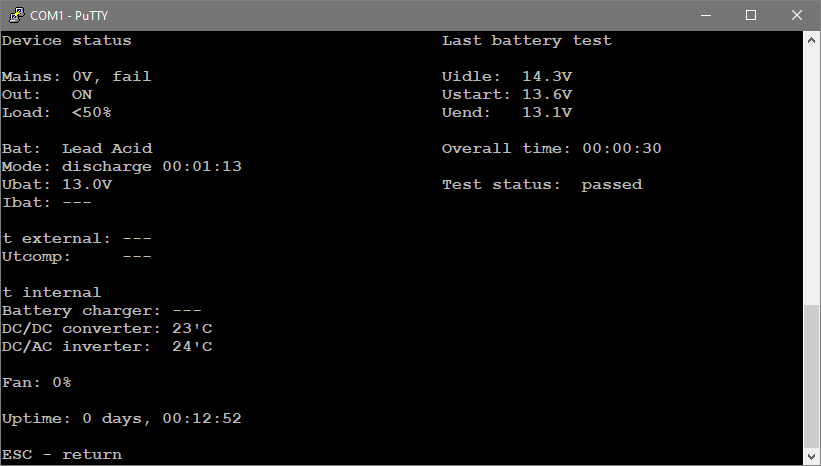

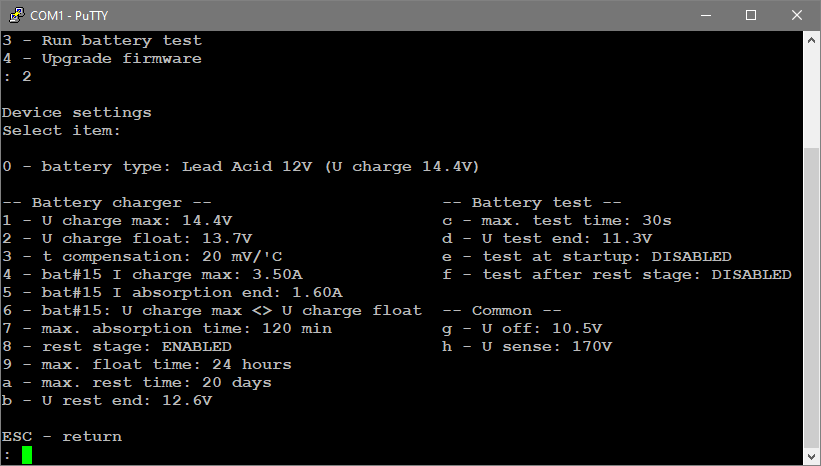

Роз'єм EXT також забезпечує живлення підключеного сумісного обладнання. Є роз'єм PGM для підключення до COM-порту комп'ютера за допомогою шнура PGM-RS232 (купується окремо). Це дозволяє за допомогою будь-якої термінальної програми контролювати поточний стан пристрою, змінювати тип АКБ та велику кількість параметрів, що впливають на роботу пристрою. Зміна налаштувань опціональна, всі значення за замовчуванням підходять для більшості типів підтримуваних АКБ. Якщо необхідно, за бажанням замовника перед продажем ДБЖ можуть бути встановлені будь-які інші параметри. Скріншоти екранів налаштувань та статусу:

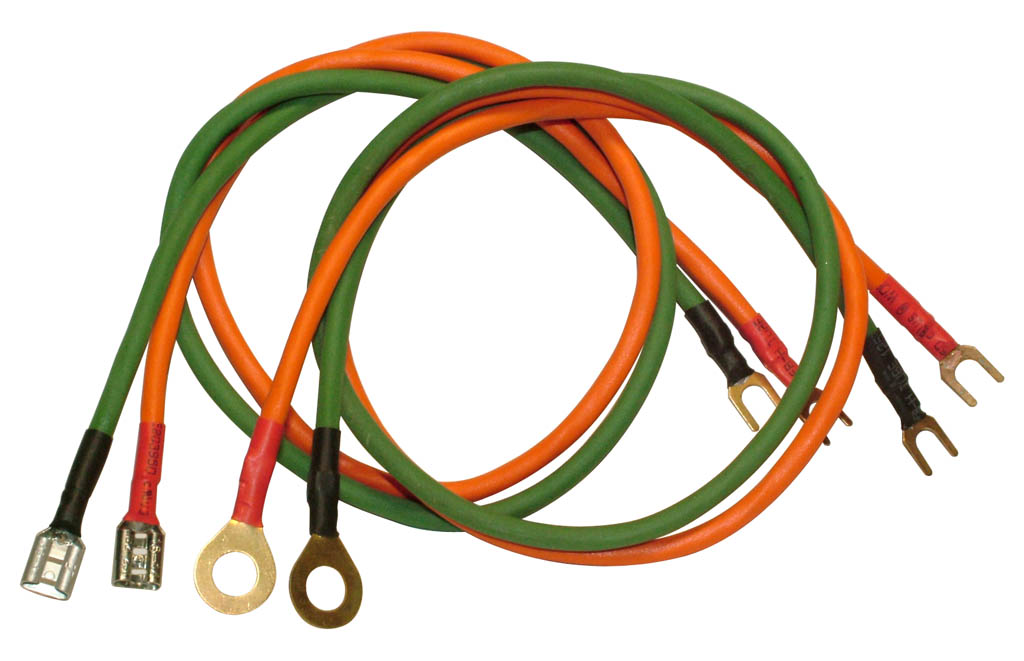

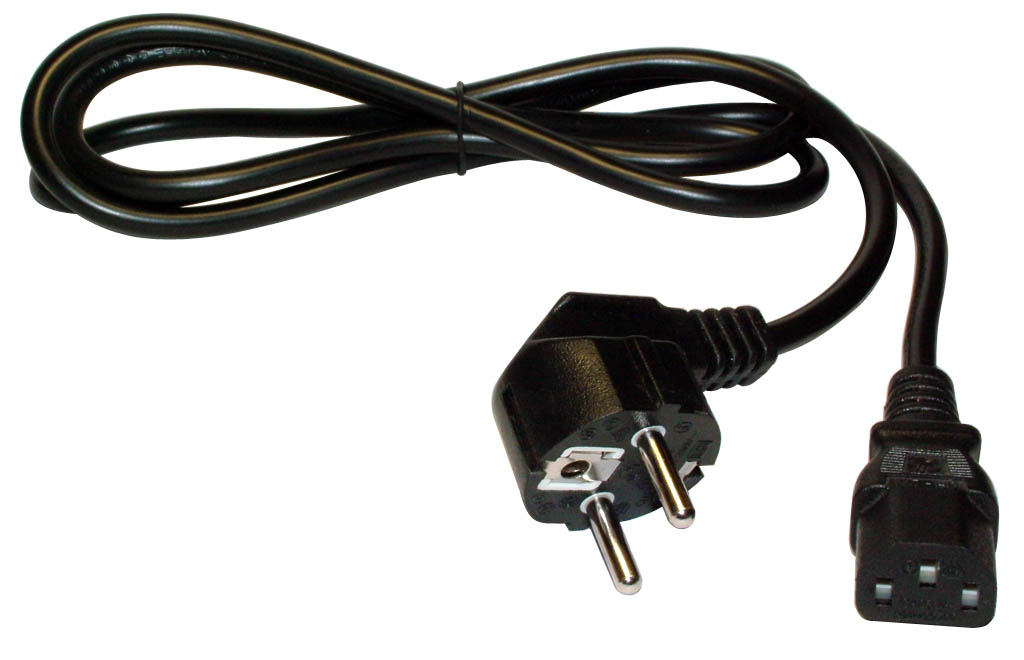

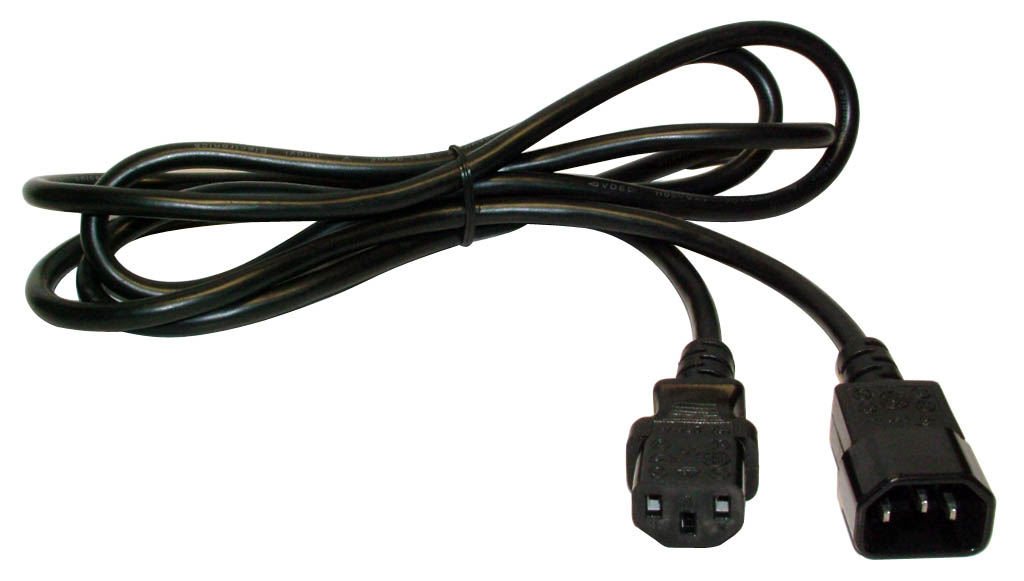

Також через інтерфейс RS-232 є можливість оновлення вбудованого ПЗ (firmware) мікроконтролера, який керує роботою пристрою. Провід для підключення АКБ не входять у комплект поставки, тому що акумулятори різної ємності мають різну конструкцію клем. При покупці ДБЖ можна замовити провід під конкретний тип акумулятора. Рекомендується використовувати провід виробництва Equicom. Кабель живлення також не входить у комплект.
Апаратні версії пристрою v1 - початкова версія v2 - покращено перешкодозахисність схеми v3 - неофіційна версія, виходить шляхом встановлення нового детектора мережі, аналогічного v4, в пристрої версій v1 і v2. Деякі функції версії v4 недоступні через обмежений обсяг програмної пам'яті MCU в v1 та v2. Така доробка має сенс у тих випадках, коли форма синусоїдальної напруги в мережі значно спотворена, що у версіях v1 та v2 призводить до зміни порога перемикання мережа-АКБ. Причини спотворення напруги - наприклад, використання бензинового генератора, або наявність потужних промислових споживачів електроенергії поблизу точки встановлення телекомунікаційного обладнання. Пристрої версій v1 та v2 можуть бути доопрацьовані до v3 за окрему плату. v4 - перероблена схема детектора мережі, тепер напруга перемикання мережа-АКБ не залежить від форми напруги мережі, на відміну від v1 і v2. Для збільшення обсягу програмної пам'яті застосовано інший тип MCU. v5 - додано можливість роботи з АКБ Li-ion 3S Номер апаратної версії позначений на наклейці із серійним номером із нижньої сторони корпусу.
