Діагностичні прилади КТ1
Прилад призначений для перевірки працездатності сегментів мереж Ethernet методом відправки ICMP пакетів "PING" - "пінгування" віддалених IP-адрес (до двох напрямків одночасно) з індикацією відсотка втрат пакетів, а також для діагностики роботи пристроїв мережевого моніторингу (або "пінгерів")
PING1 та PING2.
Він компактний, простий у користуванні, має міцний корпус, мембранну клавіатуру та рідкокристалічний індикатор з підсвічуванням. Прилад дозволяє вирішувати багато завдань, що виникають під час експлуатації "домашніх" мереж.
|

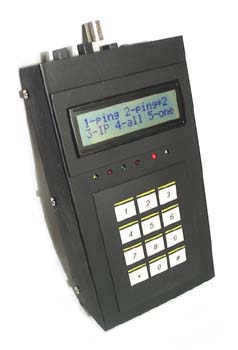

КТ1.2

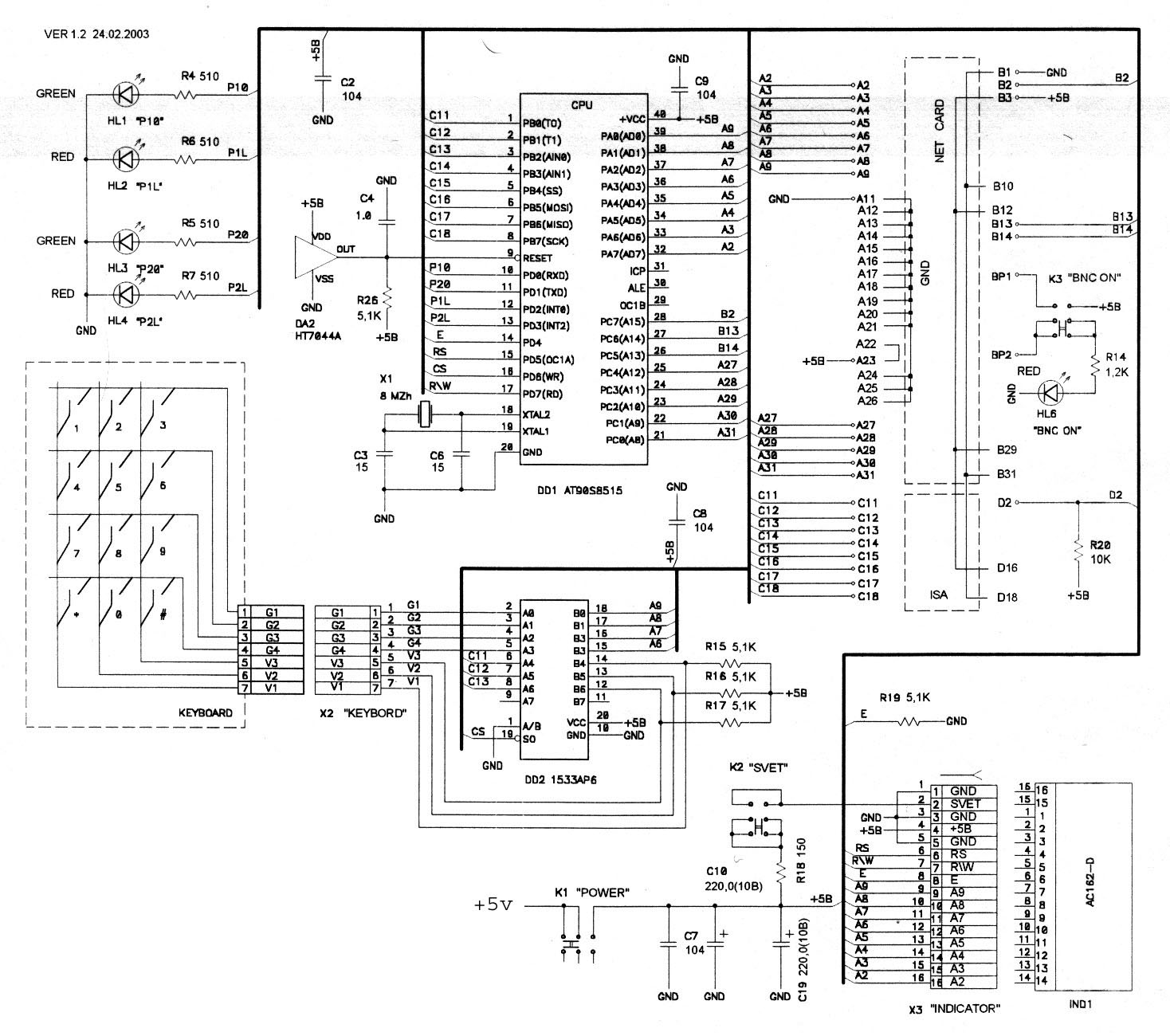

Початковий варіант приладу. Ідея створення цього пристрою була навіяна відомою конструкцією PICOWEB. Як і в цій конструкції, у приладі КТ1.2 використана NE-2000–сумісна мережева карта ISA на чіпі RTL8019. Реалізовано спрощену емуляцію шини ISA, основою пристрою є мікроконтролер AVR-90S8515 фірми Atmel. РКІ індикатор - Ampire AC162-D.
Технічна документація:
118Kb |
|

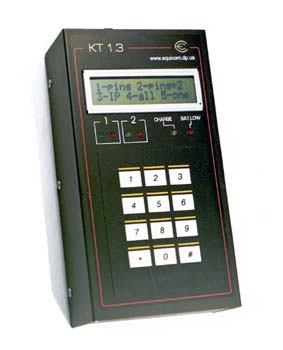

КТ1.3
Поліпшено схему електроживлення. Повністю відмовилися від варіанта приладу з BNC-конектором. До складу приладу, як і раніше, входила комп'ютерна мережева карта з шиною ISA на чіпі RTL8019, через що постійно виникали проблеми з комплектацією. З цієї причини для бажаючих самостійно виготовити прилад пропонувався набір комплектуючих - все, що завгодно, крім мережевої карти. Схема пристрою тут.
Проблема з мережевими картами та низька технологічність виготовлення металевого корпусу стали причиною зміни конструктиву.
Технічна документація:
114Kb
|
|

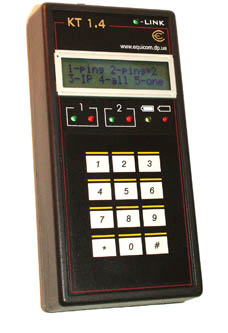

КТ1.4
Змінено конструктив, до складу приладу більше не входить комп'ютера мережева карта. Прилад має пластиковий корпус.
Технічна документація:
firmware v5.4 -
139Kb
firmware v4n - 133Kb
|
Історія версій програмного забезпечення - KT1_history.txt
|
