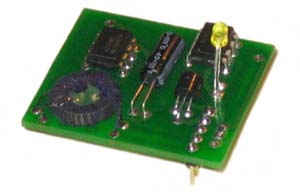

Link-детектор - це блок, що входить до складу джерела живлення IP4.2 та ребутерів RST3-UTL, RST3-L. Він контролює наявність своєму вході високочастотного сигналу стандарту 10BASE-T чи 100BASE-TX, тобто саме того сигналу, який присутній у "крученій парі" при швидкостях передачі даних 10/100Мбіт. Якщо на вході є сигнал, то на виході з'являється логічна 1 і включається світлодіод "Link". Якщо сигнал на вході зник, на виході з'являється логічний 0 і світлодіод гасне.

А потрібно це для реалізації принципу "каскадного скидання", який полягає в наступному. Припустимо, ділянка мережі є ланцюжком з десяти послідовно з'єднаних магістральних свитків. Якщо кожен свитч у ланцюжку скидається асинхронно через кожні 60 хвилин, то користувач, підключений до останнього свитча, матиме переривання зв'язку на кілька секунд в середньому 1 раз на 6 хвилин. Безумовно, така якість зв'язку є незадовільною. Один із способів вирішення проблеми – скидати весь ланцюжок свитчів синхронно. Для цього кожен свитч необхідно забезпечити Link-детектором, який аналізуватиме присутність сигналу на його вхідному порту (тобто на тому, який підключений до попереднього свитчу) і при зникненні сигналу давати команду блоку живлення сформувати скидання даного свитча. Найперший свитч у ланцюжку може, як і раніше, скидатися по таймеру – він є таким, що задає для всього ланцюжка. Як тільки відбувається скидання першого світчу, зникає лінк на вході другого, і його блок живлення також формує для нього скидання. Аналогічно відбувається з третім свитчем, четвертим тощо. Весь ланцюжок скидається синхронно, і кінцевий користувач бачить короткочасне пропадання зв'язку лише один раз на 60 хвилин.

Описана система працюватиме ще ефективніше, якщо синхронний скидання всього ланцюжка відбуватиметься за таймеру, лише у разі потреби, тобто. при зависанні одного зі свитчів (будь-якого). Діагностувати цю ситуацію можна, помістивши в кінці ланцюжка джерело тестових Ethernet-пакетів, наприклад, пристрій мережевого моніторингу (або "пінгер") PING2. Як тільки зв'язок з найвіддаленішою точкою порушиться (припиниться безперервний потік тестових пакетів або виникнуть втрати), потрібно короткочасно розірвати вхідний лінк для першого свитча в ланцюжку, при цьому буде синхронно скинутий весь ланцюжок свитчів. Залежно від використовуваного мережного обладнання, розірвати вхідний лінк можна різними способами, наприклад, програмно.

Блок живлення IP4.2 і ребутери RST3-UTL, RST3-L працюють таким чином, що якщо один із сегментів, що з'єднують світчі в ланцюжку, виявляється пошкоджений, то автоматичний світч, що стоїть першим за пошкодженим сегментом, стає для всіх свитків, що йдуть за ним. При цьому виключається реакція на перешкоди пошкодженого сегмента.

Сигнал на вхід Link-детектора повинен подаватися паралельно парі RX вхідного порту світчу, тобто з його контактів 3 і 6. Для цього в комплекті з пристроями, що реалізують каскадний скидання, є відрізок кручений пари з роз'ємом, сигнал зручно брати прямо з клемника на грозозахисті NPROT9 і NPROT11.



Подібний принцип вже був використаний в блоці живлення IP2.1, але, на відміну від нього, даний Link-детектор був повністю перероблений. Відмінні риси нової розробки:

- вхід повністю симетричний, завдяки чому зменшено вплив перешкод;

- збільшено вхідний опір, тому вносить менше загасання корисний сигнал;

- однаково добре розпізнає наявність сигналу на швидкостях 10 та 100 Мбіт/с.
